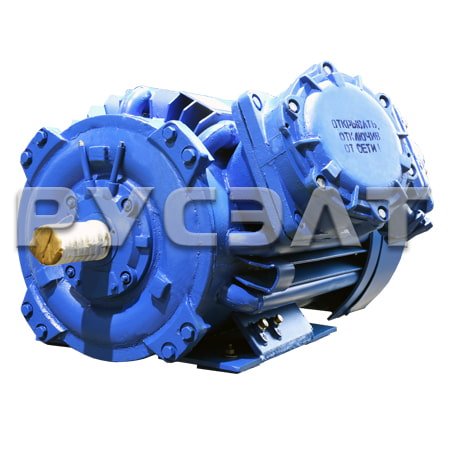

Электродвигатели ВАО2

Электродвигатели асинхронные c короткозамкнутым ротором взрывозащищенные ВАО2, ВАО3, ВАОУ предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок. По требованию заказчика могут быть изготовлены на частоту 60 Гц.

Двигатели имеют следующую структуру обозначения ВАО3-560 S6:
ВАО - Взрывозащищенный асинхронный обдуваемый;
2, 3 - номер серии;
450, 560, 630 - габарит (высота оси вращения, мм);
S,M,L,LA,LB - условная длинна станины
4, 6, 8 - число полюсов.

Вид климатического обозначения: Для нужд народного хозяйства и для поставки на экспорт в страны с умеренным климатом - У2,5;Для поставки на экспорт в страны с тропическим климатом - Т2,5.
Конструктивное исполнение по способу монтажа: IM1001, IM4001, IM9701, IM4011
Класс нагревостойкости изоляции и способы защиты: F и H , ICA 0151
Степень защиты: Электродвигателей – IР54. Наружного вентилятора со стороны входа воздуха – IP20.
Исполнение по взрывозащите: ВАО2-450, 560 – 1ExdIIBT4 (ExdIIBT4);1ExdIIBT4/2ExdIICT5 кроме ацетилена; PB-4B (ExdI); ВАО2-630– 1ExdIIBT4(ExdIIBT4);1ExdIIBT4/2ExdIICT5 кроме ацетилена; ВАО3 – 1ExdIIСТ5; ВАОУ – PB-4B (ExdI).
Коробка выводов двигателей должна располагаться с боку справа, если смотреть со стороны выступающего конца вала.
По заказу потребителя двигатели могут изготавливаться с коробков выводов, расположенной слева. Возможен поворот коробки выводов через 90⁰.

Основные технические характеристики двигателей ВАО2

Тип электродвигателя	Номин. мощность, кВт	Синхронная частота вращения, об/мин	При ном. нагрузке			Ммах Мном	Мпуск Мном	Iпуск Iном	Маховой момент ротора кг/м²
Тип электродвигателя	Номин. мощность, кВт	Синхронная частота вращения, об/мин	Скольж. %	КПД %	cosф	Ммах Мном	Мпуск Мном	Iпуск Iном	Маховой момент ротора кг/м²
ВА02-280S2	132	3000	1,3	93,4	0,90	2,7	1,6	6,5	67
BA02-280M2	160	3000	1,3	93,8	0,91	2,7	1,7	7,0	78
BA02-280L2	200	3000	1,3	94,0	0,91	2,8	1,7	7,0	90
BA02-315M2	250	3000	1,2	94,2	0,91	2,8	1,5	7,0	116
BA02-315L2	315	3000	1,2	94,7	0,91	2,8	1,6	7,0	14
BA02-280S4	132	1500	1,3	93,9	0,88	2,6	2,0	6,5	130
BA02-280M4	160	1500	1,3	94,0	0,89	2,7	2,0	6,5	14
BA02-280L4	200	1500	1,3	94,3	0,89	2,7	2,2	6,5	170
BA02-315M4	250	1500	1,1	94,6	0,89	2,5	1,7	6,3	220
BA02-315L4	315	1500	1,1	94,7	0,89	2,5	1,8	6,5	270
BA02-280М6	110	1000	1,4	93,5	0,87	2,3	1,6	6,0	160
ВА02-280L6	132	1000	1,4	93,8	0,87	2,3	1,6	6,0	200
ВА02-315М6	160	1000	1,2	94,0	0,87	2,2	1,6	5,8	280
BA02-315L6	200	1000	1,2	94,5	0,88	2,2	1,6	5,8	340
ВА02-355М6	250	1000	1,0	95,0	0,88	2,2	1,7	6,0	520
ВА02-355L6	315	1000	1,0	95,4	0,88	2,2	1,6	6,0	730
ВА02-280М8	90	750	1,7	92,8	0,83	2,2	1,6	5,5	180
ВА02-280L8	110	750	1,7	93,0	0,83	2,3	1,7	5,5	220
ВА02-315М8	132	750	1,3	93,6	0,85	2,2	1,5	5,5	350
BA02-315L8	160	750	1,3	94,0	0,85	2,3	1,5	5,5	425
ВА02-355М8	200	750	0,8	94,2	0,85	2,3	1,5	6,0	650
ВА02-355L8	250	750	0,8	94,6	0,85	2,3	1,5	6,0	810
ВА02-280М10	55	600	1,7	92,0	0,73	2,2	1,5	5,0	180
BA02-280L10	75	600	1,7	92,3	0,73	2,2	1,5	5,0	220
BA02-315S10	90	600	1,2	93,0	0,76	2,3	1,4	5,0	300
ВА02-315М10	110	600	1,2	93,5	0,77	2,3	1,4	5,0	350
BA02-315L10	132	600	1,3	93,5	0,78	2,2	1,4	5,0	425
ВА02-355М10	160	600	0,8	94,0	0,77	2,3	1,5	6,0	650
BA02-355L10	200	600	0,8	94,5	0,78	2,2	1,4	6,0	810

Габаритные, установочные и присоединительные размеры высоковольтных электродвигателей ВАО2, ВАО3, ВАОУ 450-630 совпадают с соответствующими параметрами серии ВАО4.

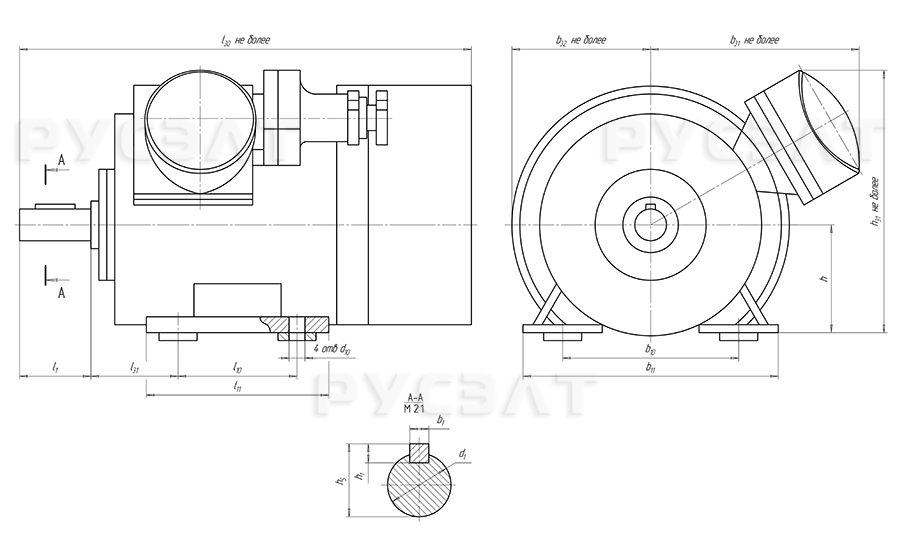

Рис.1 Габаритные, установочные и присоединительные размеры ВАО2

Тип электродвигателя	Мощность, кВт	Напряжение, В	Частота вращения (синхр.), об/мин	КПД, %	COSф	Масса, кг
ВАО2-450S4	200	6000	1500	93,7	0,88	1800
ВАО2-450M4	250			94,3	0,88	1950
ВАО2-450LA4	315			95,0	0,89	2300
ВАО2-450LB4	400			95,2	0,89	2650
ВАО2-450M6	200		1000	93,7	0,83	2050
ВАО2-450LA6	250			94,2	0,84	2500
ВАО2-450LB6	315			94,7	0,84	2750
ВАО2-450LA8	200		750	93,4	0,79	2600
ВАО2-450LB8	250		750	94,0	0,79	2800
ВАО2-560S4	500		1500	95,0	0,9	3000
ВАО2-560M4	630			95,5		3350
ВАО2-560LA4	800			95,7		4000
ВАО2-560LA4	630	10000		94,9		4050
ВАО2-560LB4	1000	6000		96,0		4900
ВАО2-560LB4	800	10000		95,4		4950
ВАО2-560S6	400	6000	1000	94,8	0,83	3400
ВАО2-560M6	500			95,2	0,84	3800
ВАО2-560LA6	630			95,3	0,84	4500
ВАО2-560LB6	800			95,5	0,85	5600
ВАО2-560S8	315		750	94,7	0,78	3500
ВАО2-560M8	400			95,0	0,78	3900
ВАО2-560LA8	500			95,2	0,79	4600
ВАО2-560LB8	630			95,5	0,79	5700
ВАО2-630S4	1250		1500	96,0	0,9	7200
ВАО2-630M4	1600			96,4		7250
ВАО2-630L4	2000			96,6		9300
ВАО2-630S6	1000		1000	96,2	0,85	7900
ВАО2-630M6	1250		1000	96,3	0,85	9300
ВАО2-630S8	800		750	95,9	0,81	7900
ВАО2-630M8	1000		750	96,0	0,81	9300
ВАО2-630M4	1250	10000	1500	95,9	0,9	7950
ВАО2-630S4	1000			95,6		7250
ВАО2-630L4	1600			96,1		9350
ВАОУ-630S4	1250	6000		96,0		7200
ВАОУ-630M4	1600			96,4		7250
ВАОУ-630L4	2000			96,6		9300
ВАОУ-630S4	1000	10000		96,0		7250
ВАОУ-630M4	1250			96,4		7950
ВАОУ-630L4	1600			96,6		9350
