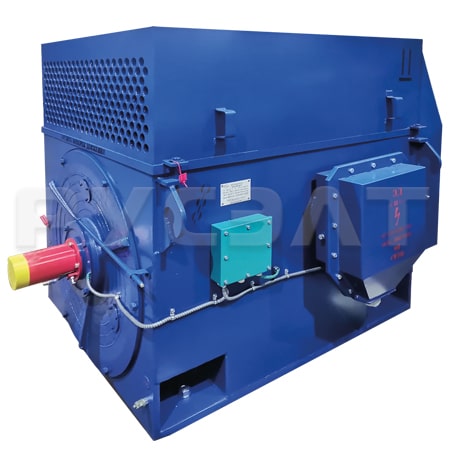

Назначение и эксплуатационные характеристики ДАЗО
Электродвигатели асинхронные с короткозамкнутым ротором ДАЗО4 предназначены для привода механизмов с тяжелыми условиями пуска, а также для привода насосов, воздуходувок, вентиляторов, дымососов и других механизмов.
По требованию заказчикамогут быть изготовлены на другие мощности, напряжение и частоту сети, а также для работы в условиях тропического климата с учетом требований контракта.
Структура обозначения ДАЗО4-400ХК-4
ДАЗО-двигатель асинхронный закрытый обдуваемый
4- номер серии
400, 450- габарит (высота оси вращения)
Х, У, ХК, УК- условная длина станины
4, 6, 8, 10- число полюсов
Вид климатического обозначения:У1, Т2
Конструктивное исполнение по способу монтажа:IM1001
Способ охлаждения:ICA 01А61
Степень защиты:корпуса-IP 54, кожуха наружного вентилятора -IP 21, коробки выводов-IP 55
Режим работы:продолжительный S1 от сети переменного тока частотой 50 Гц.
Оcновные преимущества электродвигателей серии ДАЗО4 относительно аналогов:
- применение изоляции обмотки статора типа "Монолит-2" класса нагревостойкости «F» с использованием ее по тепловым нагрузкам по классу «В»;
- усовершенствованная конструкция крепления выводных проводов обмотки статора;
- литая обмотка короткозамкнутого ротора вместо сварной конструкции;
- усовершенствованная конструкция подшипниковых узлов;
- контроль температуры подшипников
- возможность контроля температуры обмотки и сердечника статора и стационарного контроля вибрации (по требованию заказчика)
Электродвигатели серии ДАЗО4 по своему назначению могут заменять синхронные электродвигатели серий СД, СД2, СД3 с аналогичными техническими параметрами.Обозначение электродвигателей при заказе должно состоять из наименования двигателя, условного обозначения типоисполнения, номинальной мощности, номинального напряжения питания, частоты вращения, частоты сети и расположения коробки выводов, например: «Электродвигатель асинхронный ДАЗО4 450X-4У1, 630 кВт, 6000 В, 1500 об/мин, 50 Гц, коробка справа».
Таблица 1. Основные технические характеристики двигателей ДАЗО
Типоразмер |
Мощность, кВт |
Напряжение, В |
Частота вращения (синхр.),об/мин |
КПД, % |
cos ф |
Масса, кг |
ДАЗО4-400ХК-4 | 315 | 6000 |
1500 | 93,7 | 0,86 | 2190 |
ДАЗО4-400Х-4 | 400 | 94,2 | 0,87 | 2330 |
ДАЗО4-400У-4 | 500 | 94,8 | 0,87 | 2630 |
ДАЗО4-400ХК-6 | 250 | 1000 | 93,2 | 0,83 | 2220 |
ДАЗО4-400Х-6 | 315 | 95,0 | 0,85 | 2380 |
ДАЗО4-400У-6 | 400 | 94,2 | 0,85 | 2650 |
ДАЗО4-400Х-8 | 200 | 750 | 92,5 | 0,77 | 2340 |
ДАЗО4-400У-8 | 250 | 93,0 | 0,79 | 2610 |
ДАЗО4-400У-10 | 200 | 600 | 92,0 | 0,74 | 2590 |
ДАЗО4-450Х-4 | 630 | 1500 | 94,7 | 0,87 | 3450 |
ДАЗО4-450У-4 | 800 | 95,0 | 0,88 | 3925 |
ДАЗ04-450Х-6 | 500 | 1000 | 95,2 | 0,85 | 3510 |
ДАЗ04-450У-6 | 630 | 95,3 | 3985 |
ДАЗ04-450Х-8 | 315 | 750 | 94,7 | 0,78 | 3410 |
ДАЗ04-450УК-8 | 400 | 95,0 | 3810 |
ДАЗ04-450У-8 | 500 | 95,2 | 0,79 | 4130 |
Рис.1 Габаритные, установочные и присоединительные размеры исполнение IM1001 ДАЗО4-400
|

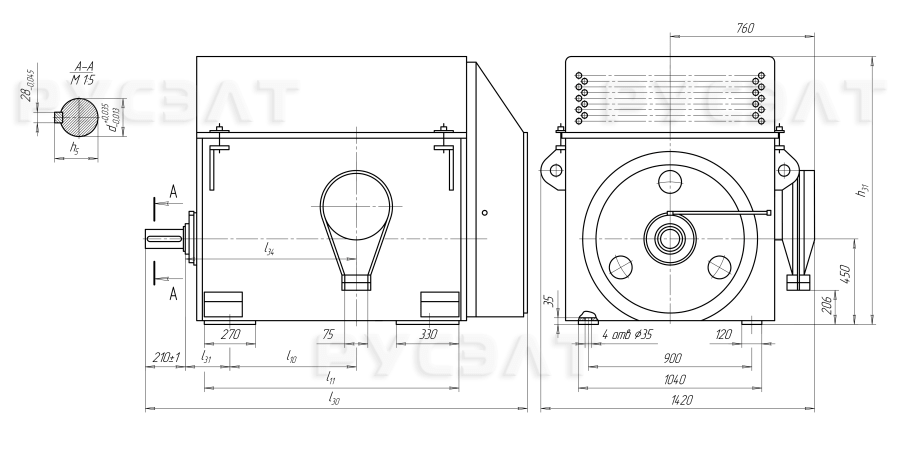

Рис.2 Габаритные, установочные и присоединительные размеры исполнение IM1001 ДАЗО4-450
|
Тип электродвигателя |
Размеры, мм |
Масса, кг |
L10 |
L11 |
L30 |
L34 |
H31 |
ДАЗО4-400XК-4У1, Т2 | 900 | 1140 | 1775 | 740 | 1270 | 2190 |
ДАЗО4-400X-4У1, Т2 | 900 | 1140 | 1775 | 740 | 1270 | 2330 |
ДАЗО4-400У-4У1, Т2 | 1000 | 1240 | 1875 | 840 | 1335 | 2630 |
ДАЗО4-400XК-6У1 | 900 | 1140 | 1775 | 740 | 1270 | 2220 |
ДАЗО4-400X-6У1, Т2 | 900 | 1140 | 1775 | 740 | 1270 | 2380 |
ДАЗО4-400У-6У1 | 1000 | 1240 | 1875 | 840 | 1335 | 2650 |
ДАЗО4-400X-8У1 | 900 | 1140 | 1775 | 740 | 1270 | 2340 |
ДАЗО4-400У-8У1 | 1000 | 1240 | 1875 | 840 | 1335 | 2610 |
ДАЗО4-400У-10У1 | 1000 | 1240 | 1875 | 840 | 1335 | 2590 |
ДАЗО4-450X-4У1, Т2 | 900 | 1190 | 1825 | 790 | 1415 | 2900 |
ДАЗО4-450У-4У1, Т2 | 1000 | 1290 | 1925 | 890 | 1480 | 3300 |
ДАЗО4-450Х-6У1, Т2 | 900 | 1190 | 1825 | 790 | 1415 | 2950 |
ДАЗО4-450У-6У1, Т2 | 1000 | 1290 | 1925 | 890 | 1480 | 3350 |
ДАЗО4-450X-8У1, Т2 | 900 | 1190 | 1825 | 790 | 1415 | 2870 |
ДАЗО4-450УК-8У1, Т2 | 1000 | 1290 | 1925 | 890 | 1480 | 3200 |
ДАЗО4-450У-8У1, Т2 | 1000 | 1290 | 1925 | 890 | 1480 | 3470 |
ДАЗО4-450Х-10У1, Т2 | 900 | 1190 | 1825 | 790 | 1415 | 2770 |
ДАЗО4-450У-10У1, Т2 | 1000 | 1290 | 1925 | 890 | 1480 | 3100 |
ДАЗО4-450Х-12У1 | 900 | 1190 | 1825 | 790 | 1415 | 2890 |
ДАЗО4-450Х-12У1 | 1000 | 1290 | 1925 | 890 | 1480 | 3200 |
