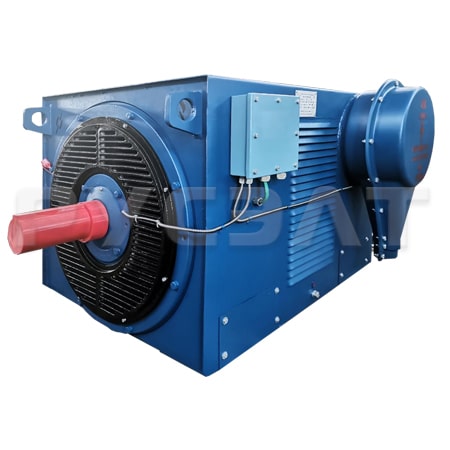

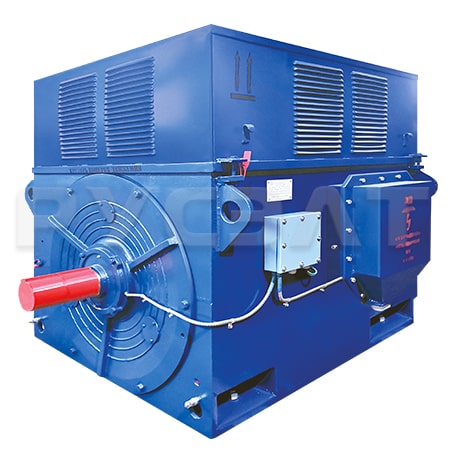

Назначение и эксплуатационные характеристики электродвигателя А4
Электродвигатели асинхронные А4 с короткозамкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов, дымососов и др.).
В двигателях установлены подшипники качения с пластической смазкой. Контроль температуры подшипников осуществляется термопреобразователями сопротивления
По требованию заказчика электродвигатели могут быть изготовлены: на другие мощности, напряжение и частоту сети, а также для работы в условиях тропического климата с учетом требований контракта.
Структура обозначения
А4-450У-12У3
А - Асинхронный трехфазный электродвигатель с короткозамкнутым ротором;
4 - номер серии;
355, 400, 450 - габарит (высота оси вращения, мм);
Х, У, ХК, УК - условная длина станины;
4, 6, 8, 10, 12 - число полюсов;
У3 - климатическое исполнение.
Конструктивное исполнение по способу монтажа: IM1001
Способ охлаждения: ICA 01
Степень защиты: корпуса-IP 23 коробки выводов-IP 55
Режим работы: продолжительный S1 от сети переменного тока частотой 50 Гц.
Оcновные преимущества электродвигателей серии А4 относительно аналогов:
- Применение изоляции обмотки статора типа "Монолит-2" класса нагревостойкости «F» с использованием ее по тепловым нагрузкам по классу «В»;
- усовершенствованная конструкция крепления выводных проводов обмотки статора;
- литая обмотка короткозамкнутого ротора вместо сварной конструкции;
- усовершенствованная конструкция подшипниковых узлов;
- контроль температуры подшипников;
- возможность контроля температуры обмотки и сердечника статора и стационарного контроля вибрации (по требованию заказчика).
Обмотка статора электродвигателей имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки - «звезда». Обмотка ротора короткозамкнутая, алюминиевая, литая.
Электродвигатели серии А4 по своему назначению могут заменять синхронные электродвигатели серий СД, СД2, СД3 с аналогичными техническими параметрами.
Обозначение электродвигателей при заказе должно состоять из наименования двигателя, условного обозначения типоисполнения, номинальной мощности, номинального напряжения питания, частоты вращения, частоты сети и расположения коробки выводов, например:
«Электродвигатель асинхронный А4-400Y-4У3, 630 кВт, 6000 В, 1500 об/мин, 50 Гц, коробка справа».
Таблица 1. Основные технические характеристики двигателей А4
Типоразмер |
Мощность, кВт |
Напряжение, В |
Частота вращения (синхр.), об/мин |
КПД, % |
cos ф |
Масса, кг |
А4-400ХК-4УЗ | 400 | 6000 | 1500 | 94,2 | 0,87 | 2190 |
А4-400Х-4УЗ | 500 | 94,7 | 2330 |
А4-400У-4УЗ | 630 | 95,1 | 2630 |
А4-400ХК-6УЗ | 315 | 1000 | 93,6 | 0,84 | 2220 |
А4-400Х-6УЗ | 400 | 94,0 | 0,86 | 2380 |
А4-400У-6УЗ | 500 | 94,4 | 0,85 | 2650 |
А4-400Х-8УЗ | 250 | 750 | 93,4 | 0,84 | 2340 |
А4-400У-8УЗ | 315 | 93,8 | 0,85 | 2610 |
А4-400У-10УЗ | 250 | 600 | 92,5 | 0,77 | 2590 |
А4-450Х-4УЗ | 800 | 1500 | 92,0 | 0,88 | 2580 |
А4-450У-6УЗ | 800 | 1000 | 95,0 | 0,86 | 3050 |
А4-450У-8УЗ | 630 | 750 | 94,5 | 0,83 | 3250 |
Рис.1 Габаритные, установочные и присоединительные размеры А4-400
|

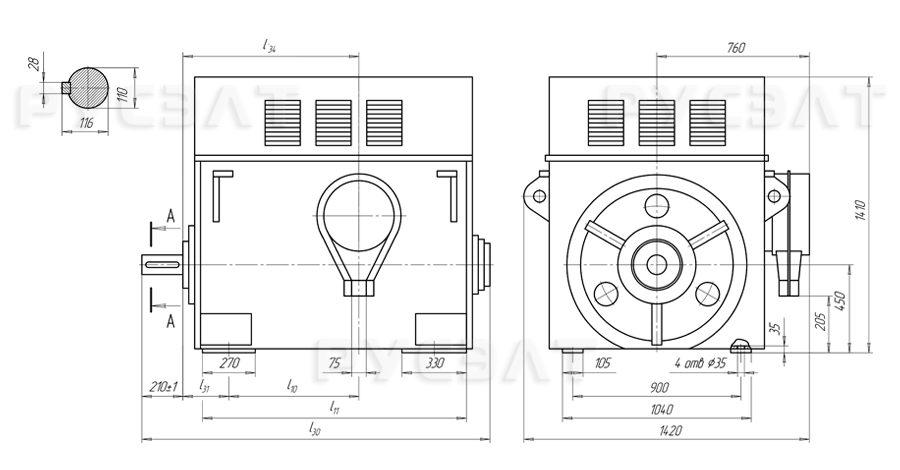

Рис.2 Габаритные, установочные и присоединительные размеры А4-450
|
Тип электродвигателя |
Размеры, мм |
Масса, кг |
L10 |
L11 |
L30 |
L34 |
А4-400XK-4У3, Т3 | 900 | 1140 | 1550 | 740 | 1930 |
А4-400X-4У3, Т3 | 900 | 1140 | 1550 | 740 | 2070 |
А4-400У-4У3, Т3 | 1000 | 1240 | 1650 | 840 | 2290 |
А4-400XK-6У3, Т3 | 900 | 1140 | 1550 | 740 | 1960 |
А4-400X-6У3, Т3 | 900 | 1140 | 1550 | 740 | 2110 |
А4-400У-6У3, Т3 | 1000 | 1240 | 1650 | 840 | 2320 |
А4-400X-8У3 | 900 | 1140 | 1550 | 740 | 2080 |
А4-400У-8У3, Т3 | 1000 | 1240 | 1650 | 840 | 2280 |
А4-400X-10У3 | 900 | 1140 | 1550 | 740 | 2050 |
А4-400У-10У3 | 1000 | 1240 | 1650 | 840 | 2250 |
А4-450X-4У3, Т3 | 900 | 1190 | 1600 | 790 | 2580 |
А4-450У-4У3, Т3 | 1000 | 1290 | 1700 | 890 | 2890 |
А4-450Х-6У3, Т3 | 900 | 1190 | 1600 | 790 | 2620 |
А4-450У-6У3, Т3 | 1000 | 1290 | 1700 | 890 | 2940 |
А4-450X-8У3, Т3 | 900 | 1190 | 1600 | 790 | 2540 |
А4-450УК-8У3, Т3 | 1000 | 1290 | 1700 | 890 | 2790 |
А4-450У-8У3, Т3 | 1000 | 1290 | 1700 | 890 | 3070 |
А4-450Х-10У3 | 900 | 1190 | 1600 | 790 | 2450 |
А4-450У-10У3, Т3 | 1000 | 1290 | 1700 | 890 | 2690 |
А4-450Х-12У3 | 900 | 1190 | 1600 | 790 | 2570 |
А4-450У-12У3, Т3 | 1000 | 1290 | 1700 | 890 | 2790 |
