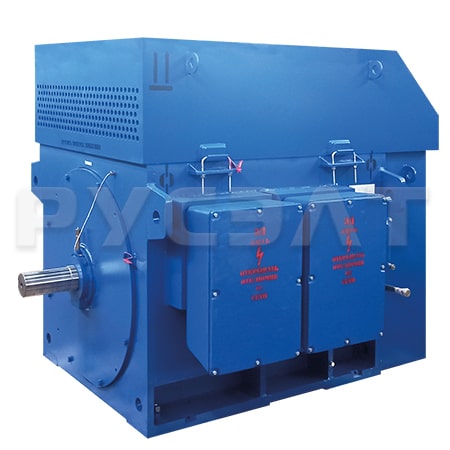

Назначение и эксплуатационные характеристики электродвигателя 2АОД
Электродвигатели асинхронные двухскоростные с короткозамкнутым ротором типа 2АОД предназначены для привода механизмов с тяжелыми условиями пуска (насосов, вентиляторов, дымососов и других механизмов).
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В.
Вид климатического исполнения двигателей -
У1.
Номинальный режим работы -
продолжительный S1.
Конструктивное исполнение двигателей -
IM1101.
Способ охлаждения двигателей -
IСА01А61.
Степень защиты двигателей -
IP44, коробки выводов - IP55.
Структура обозначения
2АОД-Х/Х-Y/Y У1
2АОД - Двухскоростной асинхронный обдуваемый двигатель с короткозамкнутым ротором
Х/Х - мощность, кВт
Y/Y - число полюсов
У1 - климатическое исполнение и категория размещения.
Пуск двигателя
Пуск двигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8Uном. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов

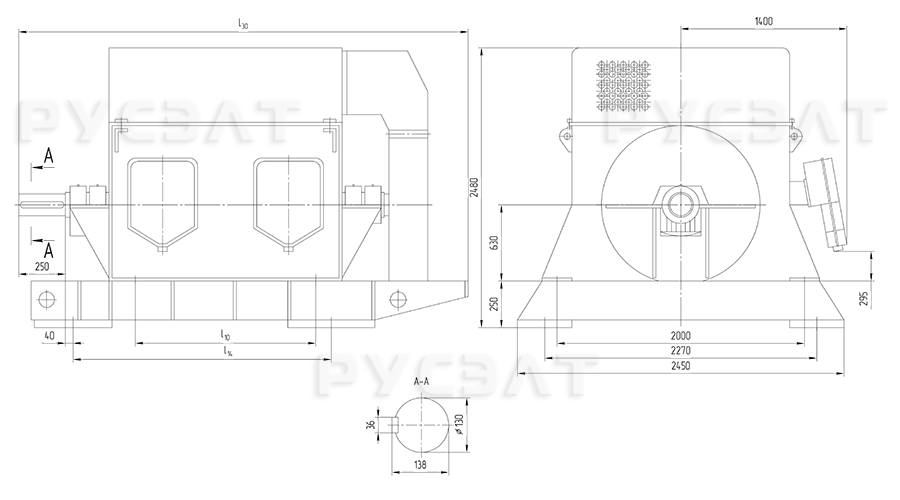

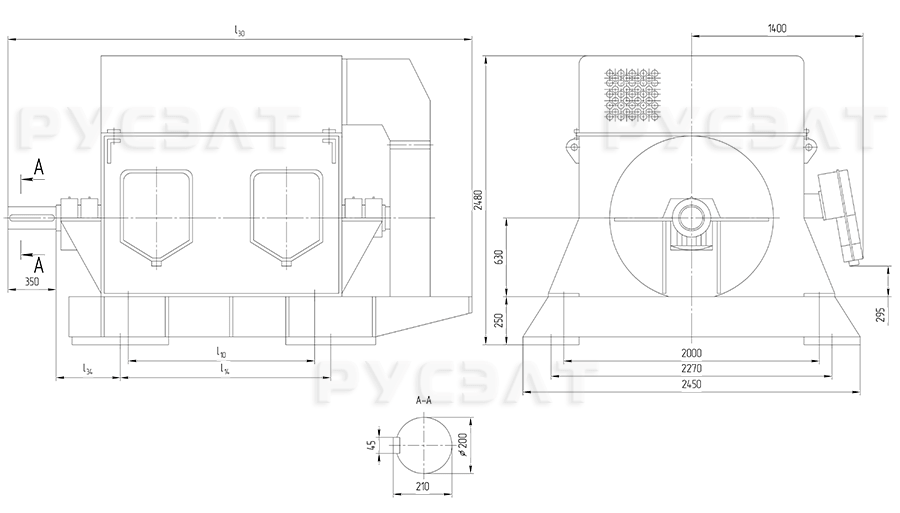

Устройство двигателя
Двигатели выполнены на щитовых подшипниках скольжения или качения, могут быть укомплектованы подшипниками SKF или FAG. Соединение двигателей с приводным механизмом осуществляется посредством упругих муфт. Изоляционные материалы обмоток статора класса нагревостойкости не ниже «В». Изоляция обмоток статора термореактивная типа «Монолит».
Соединение фаз обмоток - звезда. Выводные концы каждой из обмоток статора располагаются в отдельных выводных устройствах. Направление вращения двигателей правое. По заказу потребителя двигатели выполняются на левое направление вращения.

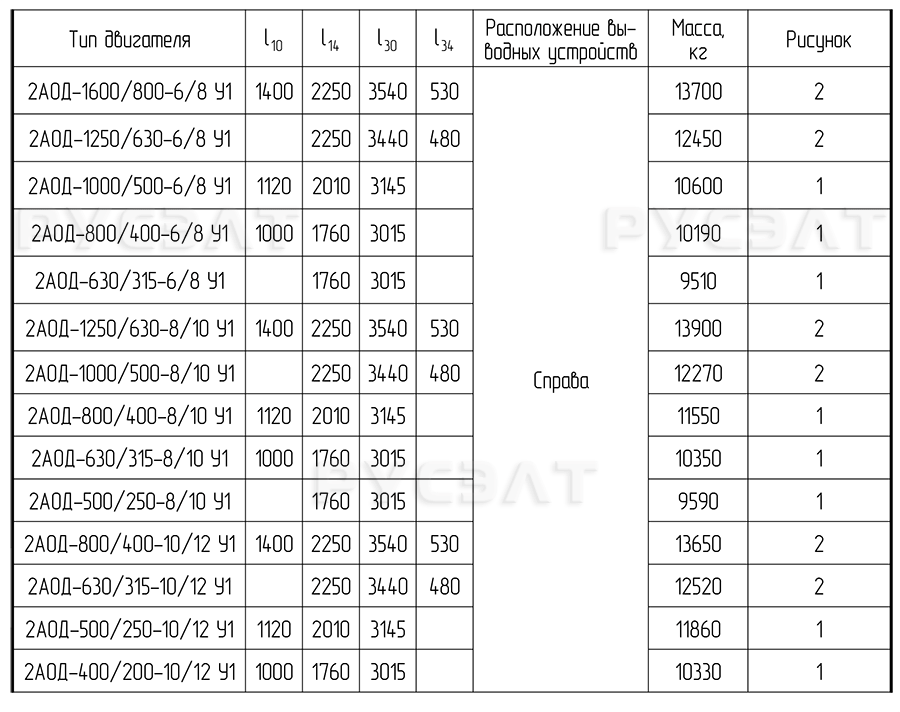

Основные технические характеристики двигателей 2АОД
Тип электродвигателя |
Номинальная мощность, кВт |
Синхронная частота вращения, об/мин |
КПД |
Cos Ф |
Ток статора |
Mмах / Mном |
Mмах / Mном |
Iпуск / Iном |
Маховой момент ротора кг×м2 |
2АОД-1600/800-6/8 У1 | 1600/800 | 1000/750 | 94,6/93,7 | 0,9/0,85 | 181/97 | 2,1/2,2 | 1,1/1,2 | 6,0/6,5 | 1277 |
2АОД-1250/630-6/8 У1 | 1250/630 | 1000/750 | 94,3/93,5 | 0,9/0,85 | 142/76 | 2,2/2,2 | 1,2/1,2 | 6,5/6,2 | 1134 |
2АОД-1000/500-6/8 У1 | 1000/500 | 1000/750 | 93,9/93,0 | 0,88/0,84 | 116/62 | 2,4/2,3 | 1,2/1,2 | 6,5/6,2 | 847 |
2АОД-800/400-6/8 У1 | 800/400 | 1000/750 | 93,4/92,5 | 0,89/0,83 | 93/50 | 2,2/2,3 | 1,1/1,3 | 6,2/6,5 | 775 |
2АОД-630/315-6/8 У1 | 630/315 | 1000/750 | 92,8/91,8 | 0,88/0,82 | 74/70 | 2,3/2,3 | 1,1/1,2 | 6,5/6,0 | 632 |
2АОД-1250/630-8/10 У1 | 1250/630 | 750/600 | 94,5/93,4 | 0,86/0,76 | 148/85 | 2,1/2,4 | 1,2/1,3 | 6,2/6,5 | 1421 |
2АОД-1000/500-8/10 У1 | 1000/500 | 750/600 | 94,0/93,1 | 0,85/0,76 | 120/68 | 2,1/2,2 | 1,2/1,2 | 6,2/6,0 | 1134 |
2АОД-800/400-8/10 У1 | 800/400 | 750/600 | 93,7/92,7 | 0,85/0,75 | 97/55 | 2,1/2,4 | 1,2/1,4 | 5,8/6,0 | 990 |
2АОД-630/315-8/10 У1 | 630/315 | 750/600 | 93,4/92,4 | 0,83/0,75 | 78/44 | 2,2/2,2 | 1,2/1,2 | 6,3/5,8 | 818 |
2АОД-500/250-8/10 У1 | 500/250 | 750/600 | 92,9/91,7 | 0,82/0,72 | 63/36 | 2,2/2,3 | 1,2/1,3 | 6,2/6,2 | 675 |
2АОД-800/400-10/12 У1 | 800/400 | 600/500 | 94,0/93,1 | 0,8/0,71 | 102/58 | 2,1/2,2 | 1,1/1,2 | 5,6/5,6 | 1421 |
2АОД-630/315-10/12 У1 | 630/315 | 600/500 | 93,7/92,8 | 0,78/0,7 | 83/47 | 2,1/2,2 | 1,3/1,2 | 5,9/5,8 | 1206 |
2АОД-500/250-10/12 У1 | 500/250 | 600/500 | 93,5/92,8 | 0,78/0,69 | 66/38 | 2,1/2,2 | 1,2/1,3 | 5,8/5,8 | 1062 |
2АОД-400/200-10/12 У1 | 400/200 | 600/500 | 93,1/91,2 | 0,79/0,65 | 52/32 | 2,1/2,3 | 1,1/1,3 | 5,6/5,8 | 847 |
