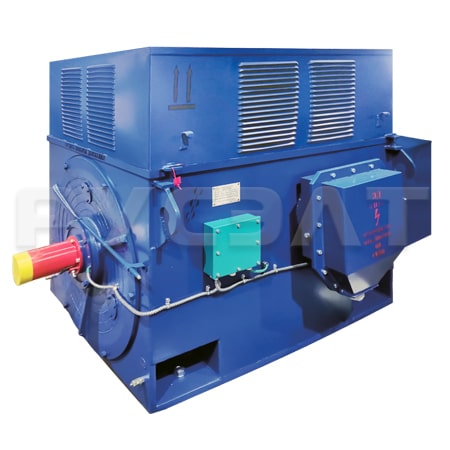

Назначение и эксплуатационные характеристики АК4
Электродвигатели переменного тока с фазным ротором серии АК4 предназначены для привода механизмов с тяжелыми условиями пуска и требующих регулирования частоты вращения:
- для механизмов, момент которых не зависит от частоты вращения, регулирование частоты вращения допускается в диапазоне (1,0-0,8)nnom
- для механизмов, момент которых изменяется по вентиляторной характеристике, регулирование частоты вращения допускается в диапазоне (1,0-0,5)nnom
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В и 3000 В.
По просьбе заказчика на базе вышеуказанных машин могут быть изготовлены двигатели на другие мощности, напряжения и частоту сети с учетом требования контракта.
Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления.
Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.
Двигатели имеют подшипники качения с пластичной смазкой.
Изоляционные материалы обмотки статора и ротора класса нагревостойкости "F" с температурным использованием по классу "В". Изоляция обмотки статора термореактивная типа "Монолит2".
Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов.
Соединение фаз обмоток звезда.
Двигатели допускают правое и левое направление вращения. Изменение направления вращения
осуществляется только из состояния покоя.
Структура условного обозначения:
АК4-HL-XK
АК- асинхронный двигатель с фазным ротором;
4- номер серии;
H(400, 450) - высота оси вращения в мм;
L(Х,У.ХК,УК) - условная длина двигателя;
X(4,6,8,10,12) - число полюсов;
K(У3, Т3) - климатическое исполнение и категория размещения.
Характеристики и особенности:
АО «Электромаш» первое и базовое предприятие, освоившее двигатели АК4 как часть единой, унифицированной серии А4, ДАЗО с короткозамкнутым ротором и АК4 с фазным ротором;
Выпускаются взамен поставлявшихся ранее электродвигателей серии АК, АКЗ 12 и 13 габарита и могут быть поставлены на замену комплектно с переходной плитой или балками для установки без переделки фундамента;
Имеют оптимальное соотношение энергетических показателей и удельной материалоемкости;
Усиленная обшивка по сравнению с аналогами;
Полная унификация по статорам с электродвигателями А4 и ДАЗО4;
Возможна поставка в исполнении, позволяющем обеспечить подключение принудительной вентиляции;
Обеспечиваемая комплектная поставка с пусковой аппаратурой типа УПРФ, пускорегулирующей по типу ТПРС и по типу тиристорного коммутатора ТТРЕ, ТТРП.

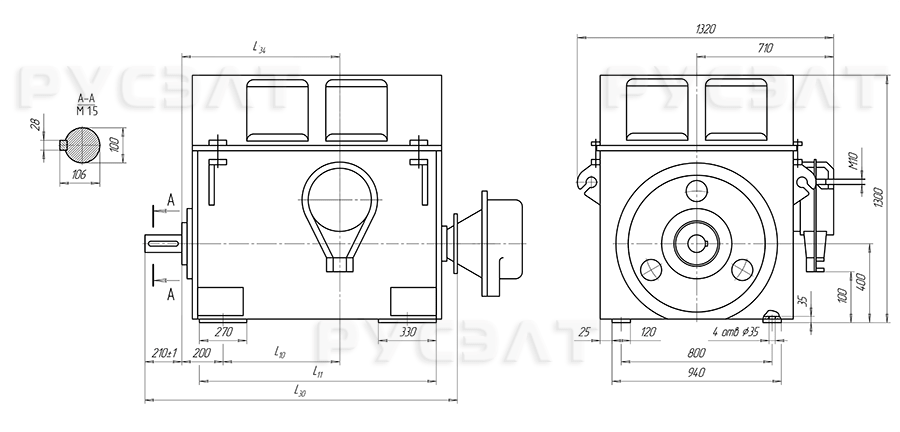

Рис.1 Габаритный чертеж электродвигателя АК4
Таблица 1. Основные технические характеристики двигателей АК4
Тип двигателя |
Мощность, кВт |
Частота вращения, об/мин |
КПД, % |
Коэффициент мощности |
Масса, кг |
АК4-400XK-4У3 | 400 | 1500 | 93,5 | 0,88 | 2100 |
АК4-400X-4У3 | 500 | 1500 | 94,0 | 0,87 | 2250 |
АК4-400Y-4У3 | 630 | 1500 | 94,7 | 0,89 | 2480 |
АК4-450X-4У3 | 800 | 1500 | 94,7 | 0,89 | 2800 |
АК4-450Y-4У3 | 1000 | 1500 | 95,2 | 0,90 | 3120 |
АК4-400XK-6У3 | 315 | 1000 | 92,9 | 0,85 | 2140 |
АК4-400X-6У3 | 400 | 1000 | 93,3 | 0,86 | 2300 |
АК4-400Y-6У3 | 500 | 1000 | 93,6 | 0,87 | 2500 |
АК4-450X-6У3 | 630 | 1000 | 94,0 | 0,87 | 2850 |
АК4-450Y-6У3 | 800 | 1000 | 94,4 | 0,87 | 3170 |
АК4-400X-8У3 | 250 | 750 | 92,5 | 0,82 | 2240 |
АК4-400Y-8У3 | 315 | 750 | 92,8 | 0,83 | 2450 |
АК4-450YK8У3 | 500 | 750 | 93,6 | 0,84 | 2990 |
АК4-450X-8У3 | 400 | 750 | 93,2 | 0,83 | 2750 |
АК4-450Y-8У3 | 630 | 750 | 94,0 | 0,84 | 3280 |
АК4-400X-10У3 | 200 | 600 | 91,1 | 0,78 | 2210 |
АК4-400Y-10У3 | 250 | 600 | 91,9 | 0,79 | 2410 |
АК4-450X-10У3 | 315 | 600 | 92,3 | 0,83 | 2650 |
АК4-450Y-10У3 | 400 | 600 | 92,6 | 0,83 | 2890 |
АК4-450X-12У3 | 250 | 500 | 91,3 | 0,77 | 2740 |
АК4-450Y-12У3 | 315 | 500 | 92,1 | 0,77 | 2970 |
АК4-400X-4Т3 6/6,6 кВ | 400 | 1500 | 93,4/93,7 | 0,89/0,88 | 2250 |
АК4-400Y-4Т3 6/6,6 кВ | 500 | 1500 | 93,8/94,0 | 0,89/0,88 | 2480 |
АК4-450X-4Т3 6/6,6 кВ | 630 | 1500 | 94,3/94,3 | 0,89/0,89 | 2800 |
АК4-450Y-4Т3 6/6,6 кВ | 800 | 1500 | 94,5/94,6 | 0,90/0,89 | 3120 |
АК4-400XK-6Т3 6/6,6 кВ | 250 | 1000 | 92,8/93,0 | 0,85/0,83 | 2140 |
АК4-400X-6Т3 6/6,6 кВ | 315 | 1000 | 93,0/93,3 | 0,86/0,85 | 2300 |
АК4-400Y-6Т3 6/6,6 кВ | 400 | 1000 | 93,5/93,8 | 0,85/0,85 | 2850 |
АК4-450X-6Т3 6/6,6 кВ | 500 | 1000 | 93,6/93,8 | 0,87/0,86 | 3170 |
АК4-450Y-6Т3 6/6,6 кВ | 630 | 1000 | 94,2/94,4 | 0,88/0,87 | 2240 |
АК4-400X-8Т3 | 200 | 750 | 92,4 | 0,80 | 2450 |
АК4-400Y-8Т3 6/6,6 кВ | 250 | 750 | 93,0/93,2 | 0,81/0,80 | 2850 |
АК4-450X-8Т3 6/6,6 кВ | 315 | 750 | 93,0/93,1 | 0,84/0,82 | 2990 |
АК4-450YK-8Т3 6/6,6 кВ | 400 | 750 | 93,2/93,4 | 0,85/0,83 | 3280 |
АК4-450Y-8Т3 6/6,6 кВ | 500 | 750 | 93,9/94,0 | 0,85/0,82 | 2410 |
АК4-400Y-10Т3 6/6,6 кВ | 200 | 600 | 91,6/91,6 | 0,77/0,77 | 2650 |
АК4-450X-10Т3 6/6,6 кВ | 250 | 600 | 92,0/92,4 | 0,83/0,81 | 2890 |
АК4-450X-12Т3 | 200 | 500 | 91,3 | 0,72 | 2740 |
АК4-450Y-12Т3 6/6,6 кВ | 250 | 500 | 91,6/91,6 | 0,77/0,73 | 2970 |
