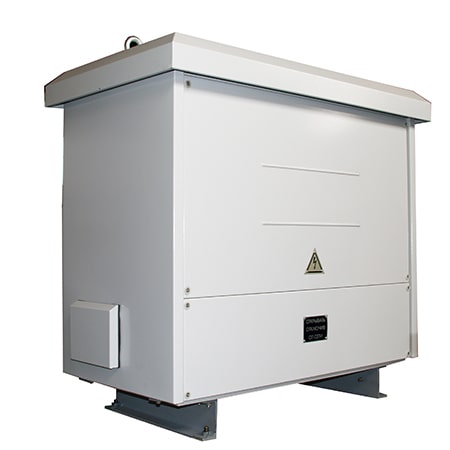

Стабилизатор напряжения трехфазный СТС-3-10-380-М-УХЛ2. Обеспечивает одновременную стабилизацию межфазного (380 В) и фазного (220 В) напряжения в сети переменного тока с глухо-заземленной или изолированной нейтралью для качественного электропитания промышленного электрооборудования. Предназначен для эксплуатации в неустойчивых электросетях, в тяжелых климатических условиях, в непрерывном режиме электроснабжения.Мощность нагрузки до 10 кВА. В качестве дополнительной опции стабилизатор может быть укомплектован щитом коммутации и управления.
| Входные параметры | |
|---|---|
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение (фазное / межфазное) | 220 / 380 В |
| Рабочий диапазон входных напряжений (фазное / межфазное) | 187-242 / 323-418 В |
| Предельный диапазон входных напряжений (фазное / межфазное) | 176-253 / 304-437 В |
| Частота входного напряжения | 50±2 Гц |
| Выходные параметры | |
| Номинальная мощность | 40 кВА |
| Номинальное выходное напряжение (фазное / межфазное) | 220 / 380 В |
| Рабочий диапазон выходных напряжений (фазное / межфазное) | 218-222 / 376-384 В |
| Предельный диапазон выходных напряжений (фазное / межфазное) | 209-231 / 361-399 В |
| Частота выходного напряжения | 50 Гц |
| Форма выходного напряжения | синусоида |
| КПД, не менее | 95,5 % |
| Диапазон изменения нагрузки | 0-100 % |
| Перегрузка | до 200 % в течение 10 мин. |
| Время отключения нагрузки при перенапряжении | - |
| Время отключения нагрузки при значительном понижении входного напряжения | - |
| Быстродействие | 0,1 сек |
| Принцип регулирования напряжения | автотрансформатор с изменением коэффициента подмагничивания |
| Тип ключей | тиристор |
| Сервисные функции | |
| Защита от перегрузки и КЗ | - |
| Фильтр | - |
| Байпас | - |
| Индикация основных режимов работы / вид индикации | - |
| Конструктивное исполнение | |
| Подключение к сети | 4-х проводное, клеммные зажимы |
| Подключение нагрузки | 4-х проводное, клеммные зажимы |
| Сечение проводов на входе / выходе стабилизатора, не менее | медный кабель 4,0мм² х 4 / 2,5мм² х 1 |
| Время непрерывной работы | не ограничено |
| Гарантийный срок эксплуатации | 24 мес. |
| Климатическое исполнение (ГОСТ 15150) | УХЛ2 |
| Температура окружающей среды | -45...+40 С° |
| Относительная влажность воздуха при температуре +25 °С, не более | 98 % |
| Степень защиты (по ГОСТ 14254) | IP 31 |
| Механические воздействия (ГОСТ 17516.1) | М1 |
| Охлаждение | естественное |
| Масса не более | 280 кг |
| Габариты (ШхВхГ) | 525х815х860 мм |
| Технические условия | ТУ 3411-001-55978767-06 |
| Сертификаты | РОСС RU.АЮ64.В14717 |
| Дополнительные опции | |
| Щит коммутации и управления: | |
| Байпас | |
| Защита от перегрузки | |
| Защита от КЗ | |
| Индикация основных режимов работы | |
| Автоматическое отключение нагрузки при выходе за пределы диапазона регулирования стабилизатора | |
