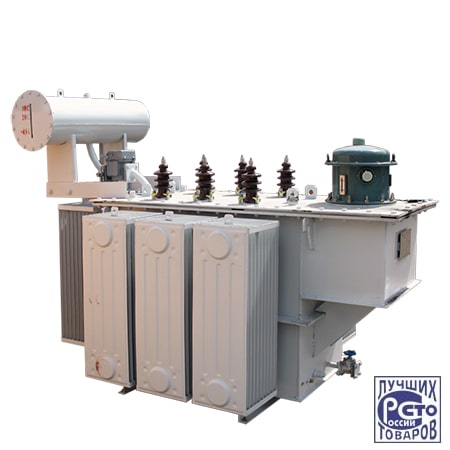

Трехфазный высоковольтный вольтодобавочный трансформатор ВДТ-СН-3-870-50-10-У1

Трехфазный высоковольтный вольтодобавочный трансформатор ВДТ-СН-3-870-50-10-У1

Трехфазный высоковольтный вольтодобавочный трансформатор ВДТ-СН-3-870-50-10-У1
Производитель: АО Электромаш
Мощность: 870 кВА
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ
Трехфазный высоковольтный вольтодобавочный трансформатор ВДТ-СН-3-870-50-10-У1
  • Трехфазный высоковольтный вольтодобавочный трансформатор ВДТ-СН-3-870-50-10-У1
  • Трехфазный высоковольтный вольтодобавочный трансформатор ВДТ-СН-3-870-50-10-У1
Производитель: АО Электромаш
Мощность: 870 кВА
Входное напряжение: 10 кВ
Выходное напряжение: 10 кВ
Высоковольтный дискретный трансформатор-стабилизатор напряжения 10 кВ Высоковольтный регулируемый трансформатор-стабилизатор ВДТ/СН предназначен для регулирования (поддержания требуемого уровня) напряжения в электрических сетях напряжением 6-10 кВ трехфазного переменного тока частотой 50 Гц. Применение ВДТ/СН позволяет решить следующие задачи:
• Обеспечивание качества электроэнергии, в том числе устранение несимметрии напряжений в линиях;
• передача электроэнергии по линиям 6 и 10 кВ на большие расстояния;
• повышение качества электроэнергии;
• Поддержание уровня напряжения в заданных пределах.
Входные параметры
Тип сетитрехфазная 4-х проводная
Номинальное входное напряжение10 кВ
Частота входного напряжения50 Гц
Выходные параметры
Номинальная мощность870 кВА
Номинальное выходное напряжение10,5 кВ
Номинальный выходной ток50 А
Форма выходного напряжениясинусоида
Частота выходного напряжения50 Гц
Потери под нагрузкой13,3 кВт
Потери без нагрузки1,73 кВт
Напряжение короткого замыкания5,44 %
Ток холостого хода0,55 %
Сервисные функции
Способ регулированияБлок автоматического регулирования напряжения под нагрузкой
Ступени регулирования7-13
Диапазон регулирования+20%
Низковольтный блок управления и контроля (УК)+
Конструктивное исполнение
Схема соединенияΔ/Yн-11
Подключение нагрузки4-х проводное, контактный зажим
Сечение проводов вход/выход , не менее
Время непрерывной работыне ограничено
Гарантийный срок эксплуатации36 мес.
Климатическое исполнение (ГОСТ 15150)УХЛ3
Температура окружающей среды-45...+40 С°
Относительная влажность воздуха при температуре +25 °С, не более98 %
Степень защиты (по ГОСТ 14254)IP 54
Механические воздействия (ГОСТ 17516.1)М1
Охлаждениеестественное
Масса, не болеекг
Габариты (ДхВхГ)мм


*вся представленная информация о продукции предоставлена в ознакомительных целях и может отличаться от действительной
