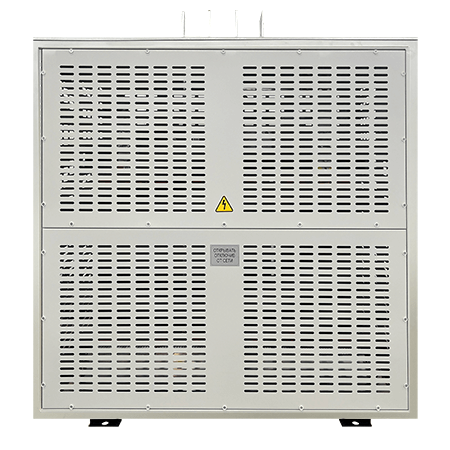

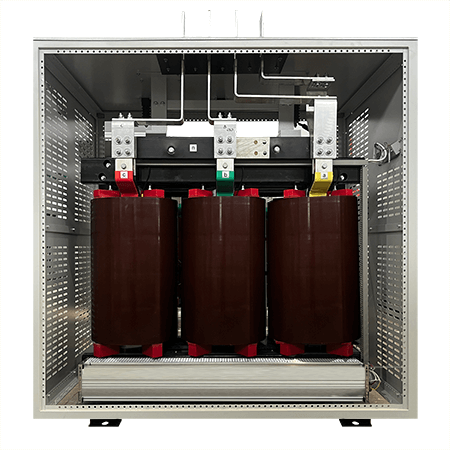

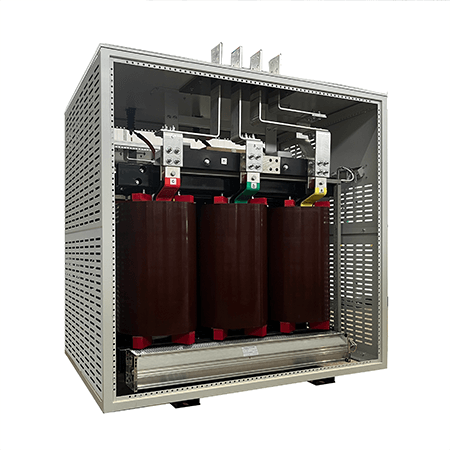

Трансформатор ТСЗЛ-630/10

Трансформатор ТСЗЛ-630/10

Трансформатор ТСЗЛ-630/10
Производитель: АО Электромаш
Мощность: 630 кВА
Номинальное входное напряжение:10 кВ
Трансформатор ТСЗЛ-630/10
  • Трансформатор ТСЗЛ-630/10
  • Трансформатор ТСЗЛ-630/10
  • Трансформатор ТСЗЛ-630/10
Производитель: АО Электромаш
Мощность: 630 кВА
Номинальное входное напряжение:10 кВ
Сухие трансформаторы 630-10 типа ТСЗЛ обладают следующими преимуществами:
• повышенный уровень пожаробезопасности за счет огнестойких компонентов;
• пониженный шумовой фон при эксплуатации в различных режимах;
• возможность монтажа в непосредственной близости к потребителям, что снижает потери при транспортировке электроэнергии;
• низкие затраты на эксплуатацию и обслуживание из-за отсутствия необходимости проверки и замены масла;
• удобные массогабаритные характеристики для компактного размещения в помещениях;
• стойкость изоляции к механическим воздействиям, влажности, окислению. устойчивость к токам короткого замыкания и бесперебойная работа при грозовых и коммутационных скачках напряжения в сетях;
• соответствие экологическим нормам, нет опасности утечки токсичного масла

Трансформатор серии ТСЗЛ – сухие закрытые силовые трансформаторы с литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц.
Цена сухого трансформатора номинальной мощностью 630 кВа зависит от типа изоляции (алюминиевая или медная) обмоток и класса нагревостойкости изоляции обмоток (F или Н)
Трансформаторы могут быть выполнены с разным расположением вводов ВН/НН (верхним, боковым, нижнем) кабельным вводом.
Входные параметры
Тип сетитрехфазная 4-х проводная
Номинальное входное напряжение10 кВ
Частота входного напряжения50 Гц
Выходные параметры
Номинальная мощность630 кВА
Номинальное выходное напряжение400 В
Частота выходного напряжения50 Гц
Форма выходного напряжениясинусоида
КПД, не менее98 %
Диапазон изменения нагрузки0 - 100%
Потери холостого хода (Ро)1400 Вт
Потери короткого замыкания при 75°С6000 Вт
Потери короткого замыкания при 120°С6600 Вт
Ток холостого хода0,87%
Напряжение короткого замыкания6 %
Номинальный ток ВН36,37 В
Номинальный ток НН909,4 В
Уровень шума57 дБ
Сервисные функции
Способ регулированияфиксирующим переключателем ответвлений обмоток ВН
Регулирование напряжения на стороне ВН
ПБВ ±2х2,5%
Конструктивное исполнение
Материал обмоток:Алюминий (медь по заказу)
Вид охлаждения:AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное
Температура окружающей среды:-45°С…+40°С (-60°С…+40°С по заказу)
Степень защиты:IP00/IP21/IP31/IP23/IP33/IP54
Класс пожаробезопасности:E1
Класс экологической безопасности:E2
Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007):F (H по заказу)
Сейсмостойкость по шкале MSK-64:9 баллов
Срок службы:не менее 30 лет
Гарантийный срок эксплуатации:
5 лет
Декларация соответствияРОСС RU Д-RU.PA01.A.75735/21
Дополнительные опции
Сейсмостойкость по шкале MSK-649 балов под заказ
Блок контроля температуры РТ-100под заказ
Комплект тепловых датчиков ТР-100под заказ
Катки для перемещения трансформаторапод заказ
Принудительная вентиляцияпод заказ
Шкаф тепловой защиты и управление вентиляции ШТЗпод заказ
Виброопорыпод заказ

Нетиповые вопросы и ответы на них по теме трансформаторов
• Как обстоят дела с пожаробезопасностью сухих трансформаторов?
• От каких факторов зависит цена трансформатора с литой изоляцией?
• Разница трансформаторы с обмотками из алюминия и меди
• Везде ли допускается использование меди? Ведь есть мнение, что ее использование вообще нежелательно.
• Какова максимальная перегрузочная способность у сухих трансформаторов серии ТСЛ?
• Какой класс нагревостойкости обмоток?
• Какие сертификаты по сейсмостойкости у вас имеются?
• На мощность в каком диапазоне рассчитана серия трансформаторов ТСКС?

*вся представленная информация о продукции предоставлена в ознакомительных целях и может отличаться от действительной
