Сухие трансформаторы 250/6 типа ТСЗЛ обладают следующими преимуществами:
• повышенный уровень пожаробезопасности за счет огнестойких компонентов;
• пониженный шумовой фон при эксплуатации в различных режимах;
• возможность монтажа в непосредственной близости к потребителям, что снижает потери при транспортировке электроэнергии;
• низкие затраты на эксплуатацию и обслуживание из-за отсутствия необходимости проверки и замены масла;
• удобные массогабаритные характеристики для компактного размещения в помещениях;
• стойкость изоляции к механическим воздействиям, влажности, окислению. устойчивость к токам короткого замыкания и бесперебойная работа при грозовых и коммутационных скачках напряжения в сетях;
• соответствие экологическим нормам, нет опасности утечки токсичного масла

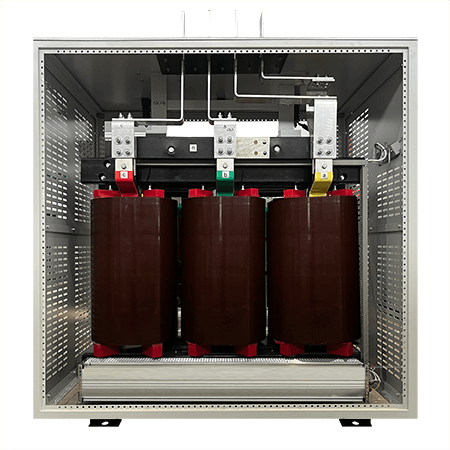

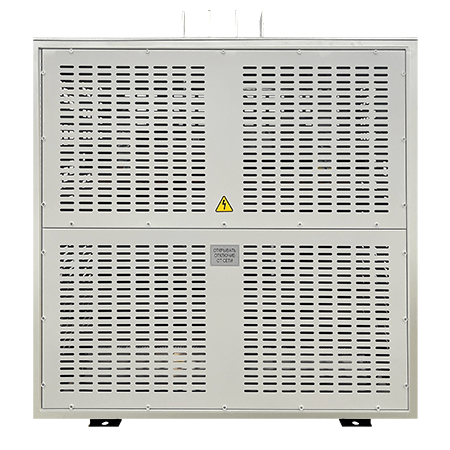

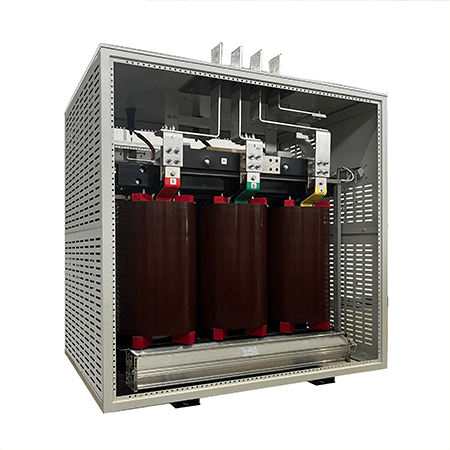

Трансформатор серии ТСЗЛ – сухие закрытые силовые трансформаторы с литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц.
Цена сухого трансформатора номинальной мощностью 250 кВа зависит от типа изоляции (алюминиевая или медная) обмоток и класса нагревостойкости изоляции обмоток (F или Н)
Трансформаторы могут быть выполнены с разным расположением вводов ВН/НН (верхним, боковым, нижнем) кабельным вводом.
| Входные параметры |
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение | 6 кВ |
| Частота входного напряжения | 50 Гц |
| Выходные параметры |
| Номинальная мощность | 250 кВА |
| Номинальное выходное напряжение | 400 В |
| Частота выходного напряжения | 50 Гц |
| Форма выходного напряжения | синусоида |
| КПД, не менее | 98 % |
| Диапазон изменения нагрузки | 0 - 100% |
| Потери холостого хода (Ро) | 700 Вт |
| Потери короткого замыкания при 75°С | 2700 Вт |
| Потери короткого замыкания при 120°С | 3000 Вт |
| Ток холостого хода | 1,2 % |
| Напряжение короткого замыкания | 4 % |
| Номинальный ток ВН | 24,06 А |
| Номинальный ток НН | 360,9 А |
| Уровень шума | 55 дБ |
| Сервисные функции |
| Способ регулирования | фиксирующим переключателем ответвлений обмоток ВН |
Регулирование напряжения на стороне ВН
| ПБВ ±2х2,5%
|
| Конструктивное исполнение |
| Материал обмоток: | Алюминий (медь по заказу) |
| Вид охлаждения: | AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное |
| Температура окружающей среды: | -45°С…+40°С (-60°С…+40°С по заказу) |
| Степень защиты: | IP00/IP21/IP31/IP23/IP33/IP54 |
| Класс пожаробезопасности: | E1 |
| Класс экологической безопасности: | E2 |
| Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007): | F (H по заказу) |
| Сейсмостойкость по шкале MSK-64: | 9 баллов |
| Срок службы: | не менее 30 лет |
Гарантийный срок эксплуатации:
| 5 лет |
| Декларация соответствия | РОСС RU Д-RU.PA01.A.75735/21 |
| Дополнительные опции |
| Сейсмостойкость по шкале MSK-64 | 9 балов под заказ |
| Блок контроля температуры РТ-100 | под заказ |
| Комплект тепловых датчиков ТР-100 | под заказ |
| Катки для перемещения трансформатора | под заказ |
| Принудительная вентиляция | под заказ |
| Шкаф тепловой защиты и управление вентиляции ШТЗ | под заказ |
| Виброопоры | под заказ |
