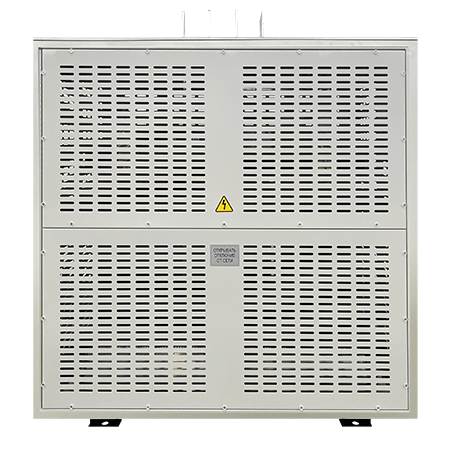

Трансформатор ТСЛ-1600/6

Сухие трансформаторы 1600-6 типа ТСЛ обладают следующими преимуществами:

• повышенный уровень пожаробезопасности за счет огнестойких компонентов;
• пониженный шумовой фон при эксплуатации в различных режимах;
• возможность монтажа в непосредственной близости к потребителям, что снижает потери при транспортировке электроэнергии;
• низкие затраты на эксплуатацию и обслуживание из-за отсутствия необходимости проверки и замены масла;
• удобные массогабаритные характеристики для компактного размещения в помещениях;
• стойкость изоляции к механическим воздействиям, влажности, окислению. устойчивость к токам короткого замыкания и бесперебойная работа при грозовых и коммутационных скачках напряжения в сетях;
• соответствие экологическим нормам, нет опасности утечки токсичного масла
Трансформатор серии ТСЛ – сухие силовые трансформаторы с литой изоляцией, предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц.
Цена сухого трансформатора ТСЛ 1600-6 кВа зависит от типа изоляции (алюминиевая или медная) обмоток и класса нагревостойкости изоляции обмоток (F или Н)

Входные параметры
Тип сети	трехфазная 4-х проводная
Номинальное входное напряжение	6 кВ
Частота входного напряжения	50 Гц
Выходные параметры
Номинальная мощность	1600 кВА
Номинальное выходное напряжение	400 В
Частота выходного напряжения	50 Гц
Форма выходного напряжения	синусоида
КПД, не менее	98 %
Диапазон изменения нагрузки	0 - 100%
Потери холостого хода (Ро)	2700 Вт
Потери короткого замыкания при 75°С	10800 Вт
Потери короткого замыкания при 120°С	12000 Вт
Ток холостого хода	0.55 %
Напряжение короткого замыкания	6 %
Номинальный ток ВН	153,96А
Номинальный ток НН	2309,5 А
Уровень шума	57 дБ
Сервисные функции
Способ регулирования	фиксирующим переключателем ответвлений обмоток ВН
Регулирование напряжения на стороне ВН	ПБВ ±2х2,5%
Конструктивное исполнение
Материал обмоток:	Алюминий (медь по заказу)
Вид охлаждения:	AN - естественное воздушное; и AF+25%; AF+40% - принудительное воздушное
Температура окружающей среды:	-45°С…+40°С (-60°С…+40°С по заказу)
Степень защиты:	IP00/IP21/IP31/IP23/IP33/IP54
Класс пожаробезопасности:	E1
Класс экологической безопасности:	E2
Класс нагревостойкости изоляции обмоток (по ГОСТ Р 52719-2007):	F (H по заказу)
Сейсмостойкость по шкале MSK-64:	9 баллов
Срок службы:	не менее 30 лет
Гарантийный срок эксплуатации:	5 лет
Декларация соответствия	РОСС RU Д-RU.PA01.A.75735/21
Дополнительные опции
Сейсмостойкость по шкале MSK-64	9 балов под заказ
Блок контроля температуры РТ-100	под заказ
Комплект тепловых датчиков ТР-100	под заказ
Катки для перемещения трансформатора	под заказ
Принудительная вентиляция	под заказ
Шкаф тепловой защиты и управление вентиляции ШТЗ	под заказ
Виброопоры	под заказ
