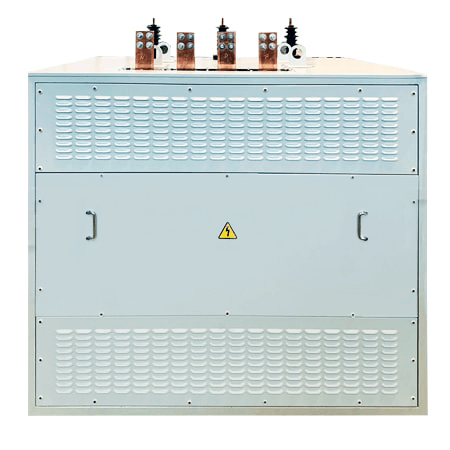

Трансформатор силовой защищенный ТСЗ-100/6

(0)

Цена по запросу

- +

Под заказ

Добавить в корзину

Купить в 1 клик

Лизинг

Производитель: АО Электромаш

Мощность: 100 кВА

Напряжение: 6/ 6,3 кВ

Все характеристики Подробнее

Трансформаторы серии ТСЗ - сухие силовые трехфазные трансформаторы с изоляцией "Номекс", с кожухом. Предназначены для преобразования переменного напряжения промышленной частоты 50 Гц, в помещениях с повышенными требованиями в части пожаробезопасности и взрывозащищенности.
Трансформаторы изготавливаются в защитном кожухе с классом защиты стандартного исполнения IP21, по требованию заказчика до IP54.

Входные параметры
Тип сети	трехфазная 4-х проводная
Номинальное входное напряжение	6/ 6,3 кВ
Частота входного напряжения	50 Гц
Выходные параметры
Номинальная мощность	100 кВА
Номинальное выходное напряжение	0,23 / 0,4 кВ
Частота выходного напряжения	50 Гц
Форма выходного напряжения	синусоида
КПД, не менее	98 %
Напряжение короткого замыкания	4,5 %
Сервисные функции
Регулирование напряжения	ПБВ переключение без возбуждения
Ступени регулирования	5
Диапазон регулирования	-5,0%; -2,5 %; 0%; +2,5%; +5% от Uном
Конструктивное исполнение
Схема соединения	Y/Yн-0 / Д/Yн-11
Подключение нагрузки	4-х проводное, контактный зажим
Класс нагревостойкости обмоток	H (180 °С)
Срок службы	не менее 25 лет
Гарантийный срок эксплуатации	24 месяца
Климатическое исполнение (ГОСТ 15150)	У3, УХЛ1,УХЛ2, УХЛ3
Температура окружающей среды	-45...+40 °С
Относительная влажность воздуха при температуре +25 °С, не более	98 %
Степень защиты (по ГОСТ 14254)	IP21 - IP54
Механические воздействия (ГОСТ 17516.1)	М1
Охлаждение	естественное воздушное AN(C)
Материал обмоток	алюминий / медь
Сейсмостойкость по шкале MSK-64	6 баллов (9 баллов по заказу)

*вся представленная информация о продукции предоставлена в ознакомительных целях и может отличаться от действительной
