| Технические параметры |
| Номинальное напряжение (линейное),кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Наибольший ток главных цепей, А | 630, 1000 |
| Номинальный ток сборных шин, А | 630, 1000 |
| Номинальный ток отключения высоковольтного выключателя, кА | 20 |
| Номинальный ток отключения выключателей нагрузки, А | 630, 1000 |
| Рабочий диапазон выходных напряжений (фазное / линейное) | 209-231 / 361-399 В |
Ток термической стойкости в течение 1с, кА
- на стороне ВН не менее
- сборных шин РУНН | 6,3; 8; 10; 12,5; 16; 20
10; 12,5; 16; 20; 25; 31,5 |
Ток электродинамической стойкости, кА
- на стороне ВН не менее
- сборных шин РУНН 26 | 12,5; 16; 21; 26; 32; 41; 51
32; 32; 51; 64; 81; 81 |
Уровень изоляции по ГОСТ 1516.3 с трансформатором:
- масляным
- сухим | облегченная изоляция
нормальная изоляция |
| Мощность силового трансформатора, кВА | |
Основной элемент в системе энергосбережения – это комплектная трансформаторная подстанция. Подстанция КТП используется для приема, преобразования и передачи электричества на большие расстояния с минимальными потерями в токопроводниках.
В состав комплектных трансформаторных подстанций (КТП) входят:
- Силовой трансформатор (один или несколько)
- Распределительные устройства
- Релейная защита и автоматика
- Элементы управления
- Вспомогательные сооружения
Трансформаторные подстанции бывают:
- Тупиковые
- Проходные
- Узловые
- Опорные
Комплектные трансформаторные подстанции широко распространены, в основном их используют для снабжения электроэнергией небольших потребителей.

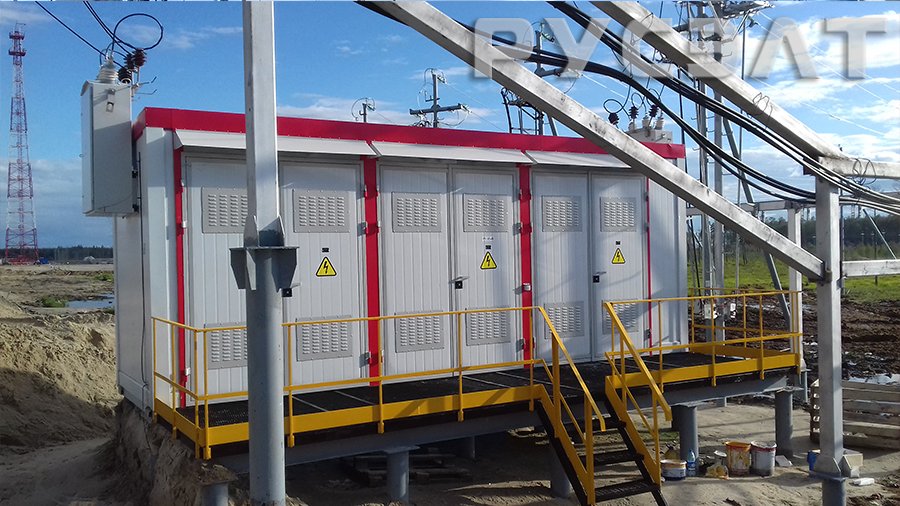

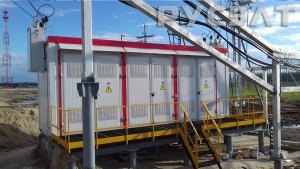

Комплектные трансформаторные подстанции (КТП)
Преимущества подстанций, выпускаемых ГК РУСЭЛТ:
- Отсутствие сложностей в эксплуатации
- Удобное сервисно-техническое обслуживание
- Комплектация оборудованием от ведущих производителей России, страны ЕС
- Соответствие высоким стандартам качества
Комплектные трансформаторные подстанции используются в сетях электроснабжения на строительных площадках, промышленных предприятиях, сельских и городских населенных пунктах.
Особенности эксплуатации

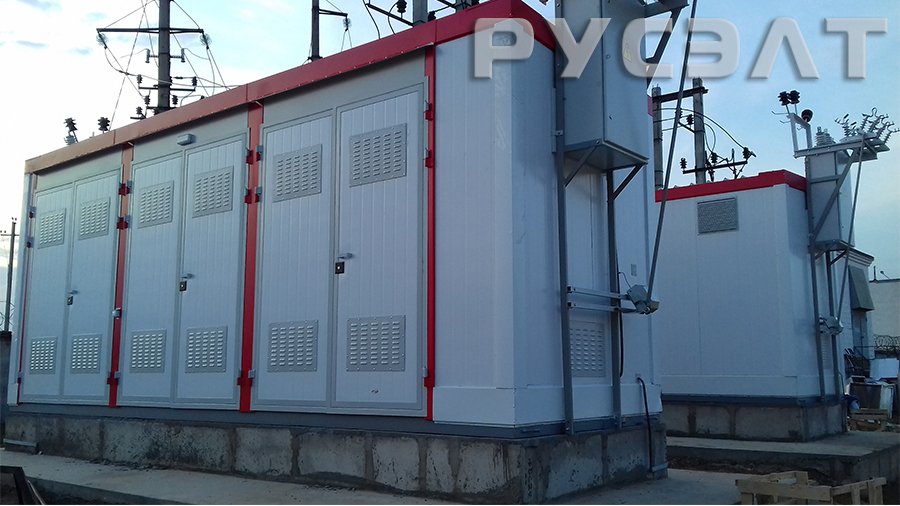

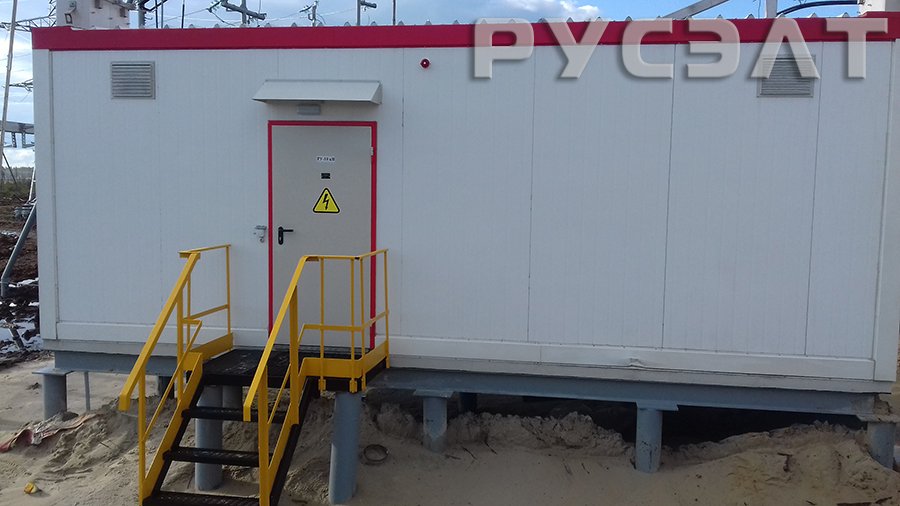

Подстанции могут быть установлены в закрытых помещениях и на открытом воздухе. Во втором случае комплектные подстанции должны обязательно иметь ограждение. Также существуют столбовые и мачтовые устройства, монтируемые на опорах линии электропередач на высоте или на специальных конструкциях. Для таких устройств ограждения не нужны.
Компоновка, размеры комплектных подстанций и количество блоков зависят от электрических соединений, количества ячеек и мощности трансформатора. Блоки разъединены металлическими перегородками и каждый из них имеет отдельную, запирающуюся на замок дверь.
Компания РУСЭЛТ реализует комплектные трансформаторные подстанции с отличными техническими показателями по оптимальной цене. В своей работе мы придерживаемся принципа постоянного улучшения качества и индивидуального подхода к каждому заказчику.
Благодаря профессионализму и богатому опыту, сотрудники РУСЭЛТ подберут для вас наиболее подходящее оборудование, соответствующее вашим требованием. Отличительной чертой каждой предлагаемой подстанции является хорошее соотношение цены и качества. Обратившись к нашим квалифицированным специалистам, вы получите подробную консультацию о КТП и условиях их эксплуатации.
*вся представленная информация о продукции предоставлена в ознакомительных целях и может отличаться от действительной
