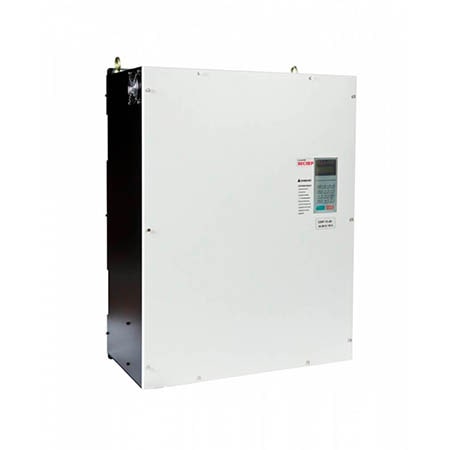

| Выходные параметры | |
|---|---|
| Номинальная выходная мощность (мощность применяемого электродвигателя) | 160 кВА |
| Полная мощность преобразователя | 200 кВА |
| Номинальный выходной ток | 302 А |
| Максимальное выходное напряжение | Трехфазное 380/400/415/440/460 В (пропорционально входному напряжению) |
| Максимальная выходная частота | 400 Гц |
| Источник питания | |
| Номинальное входное напряжение (частота) | Трехфазное 380/400/415/440/460 В 50/60 Гц |
| Допустимые колебания входного напряжения (частоты) | +10%, -15% (±5%) |
| Характеристики цепи управления | |
| Метод управления | Синусоидальная широтно-импульсная модуляция |
| Стартовый крутящий момент | 150% при 1Гц(150% при 0 об/мин с импульсным датчиком вращения) |
| Тип нагрузки | Тяжелая (HD) |
| Съемный пульт | Да |
| Подключение энкодера | Да |
| Протокол связи | Modbus,Modbus/Profibus,Profibus |
| Диапазон управления скоростью | 1:100 (1:1000 с использованием импульсного датчика вращения) |
| Точность управления скоростью | ±0,2% (±0,02% с использованием импульсного датчика вращения) |
| Полоса пропускания ПИД-регулятора по скорости | 5 Гц (30 Гц с использованием импульсного датчика) |
| Ограничение крутящего момента | Определяется уставкой для каждого из четырех квадрантов |
| Точность по моменту | ±5% |
| Полоса пропускания ПИД-регулятора по моменту | 20 Гц (40 Гц с использованием импульсного датчика вращения) |
| Диапазон управления по частоте | от 0,1 до 400 Гц |
| Точность частотных режимов |
Цифровая команда:±0,01% (от -10 С° до +40 С°) Аналоговая команда:±0,1% (при 25 С° ±10 С°) |
| Разрешение по заданию частоты |
Опорный цифровой сигнал: ±0,01 Гц Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код) |
| Разрешение по выходной частоте | 0,01 Гц |
| Запас по перегрузке | 150% от номинального выходного тока в течении 1 мин |
| Сигнал задания частоты | -10...+10; 0...+10 В; 4...20 мА |
| Время разгона/торможения | от 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени) |
| Тормозящий крутящий момент |
до 20% без тормозного резистора; до 100% - с внешним тормозным резистором Внешний тормозной прерыватель |
| Защитные функции | |
| Защита двигателя от перегрузки | Защищен с помощью электронного термического реле перегрузки |
| Мгновенная перегрузка по току | Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя |
| Защита плавким предохранителем | При перегорании предохранителя силовое выходное переменное напряжение отключится |
| Перегрузка | Силовое выходное переменное напряжение отключится через минуту работы при 150% от номинального тока преобразователя |
| Перегрузка по напряжению | Отключение при напряжении на шине постоянного тока преобразователя более 820 В |
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 380В |
| Кратковременное отключение питания |
Немедленное отключение при прекращении подачи питания на 15 мс и более. Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 050Н - 100Н). Немедленное отключение выходного силового напряжения при прекращении подачи питания (для моделей 125Н - 600Н). |
| Перегрев радиатора-теплоотвода | Защищен термистором |
| Предотвращение срыва при вращении | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью |
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) |
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В |
| Условия эксплуатации | |
| Температура окружающей среды | от -10 С° до +45 С° |
| Влажность | Относительная влажность не более 90% |
| Температура хранения | -20~+60°C |
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли |
| Высотность | Не более 1000 м |
| Вибрация | До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²) |
| Степень защиты оболочки | IP54 по ГОСТ 14254-96 |
| Гарантийный срок эксплуатации | 36 мес. |
| Масса не более, кг | 97 |
| Габариты (ВхШхГ), мм | 704х1020х332 |
