Производитель- ПКФ Веспер

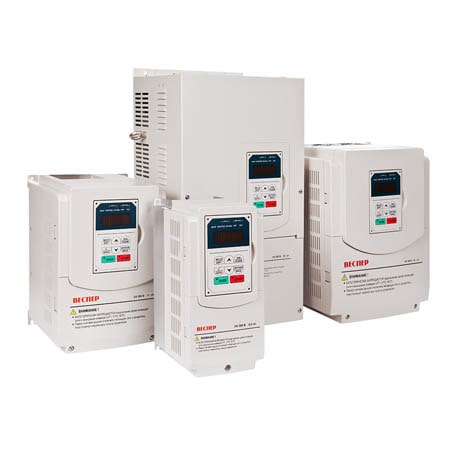

Частотный преобразователь Веспер из серии Е5-Р7500 предназначен для управления электроприводами с насосной (вентиляторной) нагрузочной характеристикой.| Выходные параметры | |
|---|---|
| Полная выходная мощность, кВА | 60 |
| Номинальный выходной ток, А | 88 |
| Максимальная мощность применяемого электродвигателя, кВт | 45 |
| Максимальное выходное напряжение, В | Трехфазное 380 ~ 480 (пропорционально входному напряжению) |
| Диапазон выходной частоты в режиме U/f, Гц | 0,1 ~ 400 |
| Диапазон выходной частоты в векторном режиме, Гц | 0,1 ~ 150 |
| Источник питания | |
| Номинальное входное напряжение, частота | Трехфазное 380 ~ 480 В, 50/60 Гц |
| Допустимые колебания входного напряжения | -15% ~ +15% |
| Допустимые колебания частоты | ± 5% |
| Характеристики управления | |
| Тип нагрузки | Легкая (ND) |
| Съемный пульт | Да |
| Тормозной прерыватель | Да |
| Протокол связи | Modbus |
| Коммуникационные функции | Встроенный интерфейс RS-485 (протоколы Modbus/BACnet/Metasys N2) |
| Контроллер PLC | Встроен |
| Дополнительное оборудование | Модуль управления группой до 8 насосов Модуль Profibus (только для моделей −005Н и выше) |
| Режимы управления | U/f, векторное управление без обратной связи, Векторное управление двигателями с постоянными магнитами |
| Стартовый крутящий момент | 150% (1,25 Гц) |
| Точность поддержания выходной частоты | Цифровое задание: ± 0,01% (от −10°С до +40°С) Аналоговое задание: ± 0,1% (25°С±10°С) |
| Точность по скорости | ± 0,5% в режиме векторного управления |
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц |
| Разрешение выходной частоты | 0,01 Гц |
| Сигнал задания частоты | 0 ~ +10В, 0 ~ 20 мА или 4 ~ 20 мА |
| Время разгона/торможения | 0,0 ~ 6000,0 с (раздельная установка времени разгона и торможения) |
| Характеристика напряжение/частота | 15 фиксированных характеристик Пользовательская характеристика U/f |
| Тормозной момент | До 20% |
| Основные функции управления | Автонастройка, гибкая ШИМ, защита от повышенного напряжения, динамическое торможение, поиск скорости, перезапуск после провалов питания, 2 набора параметров ПИД-регулятора, компенсация скольжения, интерфейс RS-485, простой контроллер PLC, 2 аналоговых выхода, ключ безопасности |
| Другие функции | Счетчик наработки (общая и с нагрузкой), запись 30 последних ошибок и запись состояния ПЧ при последней ошибке, функция сохранения энергии, защита от пропадания фазы, интеллектуальное торможение, торможение постоянным током, S-кривые разгона и торможения, задание частоты БОЛЬШЕ/МЕНЬШЕ, отображение технологических характеристик, переключение управления Местное/Дистанционное, выбор полярности управляющих сигналов PNP/NPN, установка параметров пользователя |
| Защитные функции | |
| Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения. |
| Мгновенная защита по току (ОС) и при коротком замыкании (SC) | Отключение выхода, если ток превышает 160% номинального тока ПЧ |
| Защита преобразователя от перегрузки (OL2) | Отключение выхода, если в течение 1 мин ток превышает 120% номинального тока ПЧ |
| Защита двигателя от перегрузки (OL1) | Защита двигателя от перегрузки (тепловая) |
| Защита от повышенного напряжения (OV) | Отключение выхода при напряжении на шине постоянного тока 820В |
| Защита от пониженного напряжения (UV) | Отключение выхода при напряжении на шине постоянного тока 380В |
| Автоперезапуск после провалов питания | Функция автоматического перезапуска работает при пропадании питания на время от 15мс до 2с (для моделей 2,2 кВт и менее — от 15мс до 1с) |
| Защита от перегрева (ОН) | Для защиты используется термодатчик |
| Защита от неисправности заземления (GF) | Для защиты используются датчики тока |
| Индикатор заряда | При напряжении ≥ 50В на шине постоянного тока светится индикатор Заряд |
| Защита от обрыва фазы на выходе (OPL) | При обрыве фазы двигатель останавливается |
| Окружающая среда | |
| Размещение | В помещении, защищенном от коррозионных газов и пыли |
| Диапазон рабочих температур | -10 ~ +40°С (IP20 и IP55), −10 ~ +50°С (IP00) без ухудшения характеристик, при максимальной температуре 60°С с пониженными значениями характеристик |
| Диапазон температур хранения | -20 ~ +70°С |
| Относительная влажность | ≤ 95% без образования конденсата |
| Высотность и вибрации | Высота до 1000 м и ниже, вибрации ≤ 0,6g (5,9 м/с2) |
| Гарантийный срок эксплуатации | 36 мес. |
| Масса не более кг | 30,0 |
| Габариты (ВхШхГ), мм | 284/525/252 |
