Цена по запросу

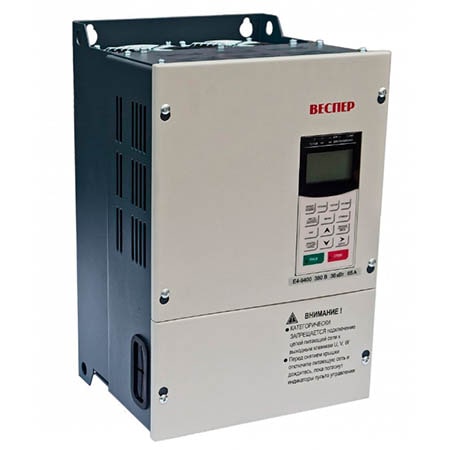

Производитель- ПКФ Веспер
| Входные параметры | |
|---|---|
| Тип сети: | Трехфазная |
| Частота | 50/60 Гц ± 5% |
| Выходные параметры | |
| Мощность двигателя: | 18,5 кВт |
| Полная мощность преобразователя | 25 кВА |
| Номинальный ток: | 41 А |
| Рабочий диапазон выходных напряжений | Трехфазное 380 до ~440 В |
| Диапазон выходной частоты, Гц |
Скалярный режим: 0,01 ~650 Векторный режим: 0,01 ~200 |
| Источник питания | |
| Номинальное входное напряжение, частота | 3ф, 380~480В (пропорционально входному напряжению) |
| Допустимые колебания входного напряжения | -10% +15% |
| Допустимые колебания частоты | ± 5% |
| Характеристики управления | |
| Метод управления | Синусоидальная широтно-импульсная модуляция |
| Стартовый крутящий момент | 150% при 1Гц (150% при 0 об/мин с импульсным датчиком вращения) |
| Диапазон управления скоростью |
1:100 (1:1000 с использованием импульсного датчика вращения) |
| Точность управления скоростью |
± 0,2% (± 0,02% с использованием импульсного датчика вращения) |
| Полоса пропускания ПИД-регулятора по скорости | 5 Гц (30 Гц с использованием импульсного датчика вращения) |
| Ограничение момента | Определяется уставкой для каждого из четырех квадрантов |
| Точность по моменту | ± 5% |
|
Полоса пропускания ПИД-регулятора по моменту |
20 Гц (40 Гц с использованием импульсного датчика вращения) |
|
Диапазон управления частотой |
от 0,1 до 400 Гц |
|
Точность задания частоты |
Цифровое задание: ± 0,01% (от -10°C до +40°C) Аналоговое задание: ± 0,1% (25°C ± 10°C) |
|
Разрешение по заданию частоты |
Опорный цифровой сигнал: ± 0,01 Гц Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код) |
|
Разрешение по выходной частоте |
0,01 Гц |
|
Запас по перегрузке |
150% от номинального выходного тока 1 минуту |
| Сигнал задания частоты |
от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА
|
|
Тормозящий крутящий момент |
До 20% (без тормозного резистора) До 100% (с внешним тормозным резистором) Встроенный тормозной прерыватель (015Н…030Н) Внешний тормозной прерыватель (040Н…400Н) |
| Защитные функции | |
|
Защита электродвигателя от перегрузки |
Защищен с помощью электронного термического реле перегрузки |
|
Мгновенная перегрузка по току |
Отключение при 200% от номинального тока преобразователя |
| Перегрузка |
Отключение при 150% номинального тока преобразователя (60 сек) |
| Перенапряжение | Отключение при напряжении на шине постоянного тока ≥820 В |
|
Недостаточное напряжение |
Отключение при напряжении на шине постоянного тока ≤380 В |
|
Кратковременное отключение напряжения питания |
Немедленное отключение выходного напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с. |
| Перегрев радиатора-теплоотвода | Защищен термистором |
|
Предотвращение срыва |
Во время разгона/торможения и вращения с постоянной скоростью |
|
Защита от токов утечек |
Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам, защита двигателя от превышения температуры (датчик РТС). |
| Конструктивное исполнение | |
| Степень защиты | IP20 |
| Температура эксплуатации | -10~+50°C |
| Температура хранения | -20~+60°C |
| Относительная влажность | Не более 95% (без образования конденсата) |
| Гарантийный срок эксплуатации | 12 мес. |
| Высотность | До 1000м |
| Вибрация | До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²) |
| Масса не более, кг | 13/16,5 |
| Габариты (ШхВхГ), мм | 400x375x485 |
