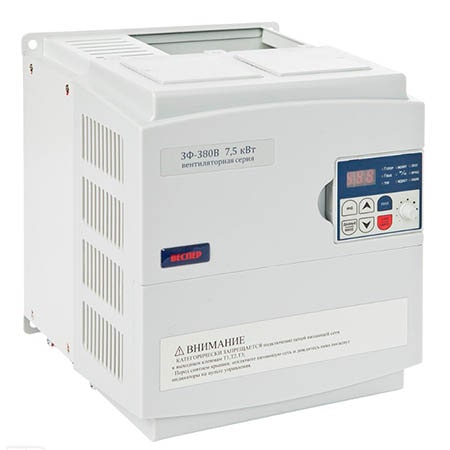

Производитель- ПКФ Веспер
Преобразователи Веспер серии Е3-8100В являются инверторами скалярного типа с улучшенным алгоритмом управления скоростью вращения электродвигателя по соотношению U/f (прямое регулирование). Простота и компактность моделей Веспер Е3-8100В делает их идеальной составляющей технических систем управления двигателями, работающими с нагрузкой вентиляторного типа.| Входные характеристики | |
|---|---|
| Напряжение | 380 В |
| Мощность | 11 кВт |
| Выходные характеристики | |
| Номинальный выходной ток | 19,9 А |
| Макс. выходное напряжение | 3-фазное 380В (пропорционально входному напряжению) |
| Макс. выходная частота | 400 Гц (программируемая) |
| Источник питания | |
| Номинальное входное напряжение и частота | 3-фазное 380~460В 50/60 Гц |
|
Допустимое отклонение напряжения |
+10%, -15% |
|
Допустимое отклонение частоты |
+5% |
| Характеристики управления | |
| Метод управления | Синусоидальный ШИМ (Управление U/F) |
| Диапазон управления по частоте | 0,1 ~ 400 Гц |
| Диапазон частот | Цифровое задание: ± 0,01% (-10 °С ~ +50 °С) Аналоговое задание: ± 0,5% (25 °С ±10 °С) |
| Точность поддержания частоты (в диапазоне температур) | Цифровое задание: 0,1 Гц (до 100 Гц); 1 Гц (свыше 100 Гц) Аналоговое задание: 1/1000 от максимальной выходной частоты |
| Разрешение задания частоты | Цифровое задание: 0,1 Гц (до 100 Гц); 1 Гц (свыше 100 Гц) Аналоговое задание: 1/1000 от максимальной выходной частоты |
| Разрешение выходной частоты | 0,1 Гц (до 100 Гц); 1 Гц (свыше 100 Гц) |
| Перегрузочная способность | 150% от номинального выходного тока в течение 1 минуты (интегральная зависимость) |
| Сигнал задания частоты | 0 ~ +10В (20 кОм), 4~20мА (250 Ом), 0~20мА (250 Ом) |
| Время разгона/торможения | 0,0~999 с (независимая установка двух времен разгона / торможения) |
| Тормозной момент | не более 20% (без тормозного резистора); не более150% (с внешним тормозным резистором, тормозной прерыватель встроен) |
| Зависимость U/F | Одна программируемая характеристика |
| Защитные функции | |
| Защита двигателя от перегрузки | Реле электронной тепловой защиты |
| Мгновенная перегрузка по току | Останов выбегом при токе около 200% от номинального тока преобразователя |
| Перегрузка | Останов выбегом при токе около 150% от номинального тока преобразователя в течение 1 мин. |
| Перенапряжение | Останов выбегом при напряжении цепи постоянного тока более 820В |
| Пониженное напряжение | Останов выбегом при напряжении цепи постоянного тока менее 400В |
| Кратковременное отключение питания | Выбор следующих возможностей: Останов при отсутствии питания дольше 15 мс Продолжение работы при отсутствии питания менее 0,5 с |
| Перегрев радиаторов охлаждения | Электронная защита |
| Уровень предотвращения срыва | Раздельная установка для разгона / работы / торможения |
| Неисправность вентилятора | Электронная защита (определение блокировки вентилятора) |
| Неисправность заземления | Электронная защита (уровень превышения тока) |
| Индикация заряда | ВКЛ при напряжении в цепи постоянного тока выше 50В |
| Многофункциональные дискретные входы |
Четыре входа. Функции: Вперед/назад (2х и 3х-проводное управление), внешний сигнал неисправности и блокировки, сброс сигнала аварии, 8 фиксированных скоростей, шаговая скорость, выбор времени разгона/торможения, поиск скорости, прекращение разгона/ торможения, местное/дистанционное управление, аварийный останов, команды БОЛЬШЕ/МЕНЬШЕ. |
| Многофункциональные дискретные входы | Один выход. Функции: Авария, работа, нулевая скорость, заданная частота, определение частоты (выходная частота или заданное значение), перегрузка по моменту, предупреждение, отключение выхода, готовность, сброс сигнала аварии, пониженное напряжение, обратное вращение, определение скорости. |
| Стандартные функции | Компенсация момента, компенсация скольжения, ток/время торможения постоянным током при пуске и останове, задание частоты при помощи встроенного потенциометра. Управление по протоколу MODBUS (RS-485/422, до 19,2 кб/с) Копирование параметров — при использовании ПУ-8100П (опция) |
| Пульт управления: съемный ПУ-8100 съемный ПУ-8100П (опция) |
Функции: отображение и установка задания частоты, выходной частоты, изменение параметров, пуск / стоп. Дополнительно в ПУ-8100П: копирование параметров |
| Клеммы | Силовая цепь: винтовые клеммы Цепь управления: винтовые клеммы |
| Исполнение | IP20 |
| Охлаждение | Принудительное воздушное |
| Окружающая среда | |
| Температура окружающей среды | - 10°…+ 45°С |
| Влажность | Относительная влажность не более 90% |
| Температура хранения | от - 20°С до + 60°С |
| Расположение | Внутри помещения, защищенного от коррозионных газов и пыли |
| Высота над уровнем моря | Не более 1000 м |
| Вибрация | До 9,8 м/с2 (1G) при 10~20 Гц До 2 м/с2 (0.2G) при 20~50 Гц |
| Конструктивное исполнение | |
| Гарантийный срок эксплуатации | 36 мес. |
| Масса не более, кг | 10,6 |
| Габариты (ШхВхГ), мм | 245×385×220 |
