| Входные параметры | |
|---|---|
| Тип сети | Трехфазная 3-х проводная |
| Номинальное входное напряжение | 380/400/440/460 В |
| Рабочий диапазон входных напряжений | +10%, -15% |
| Частота | 50/60 Гц |
| Выходные параметры | |

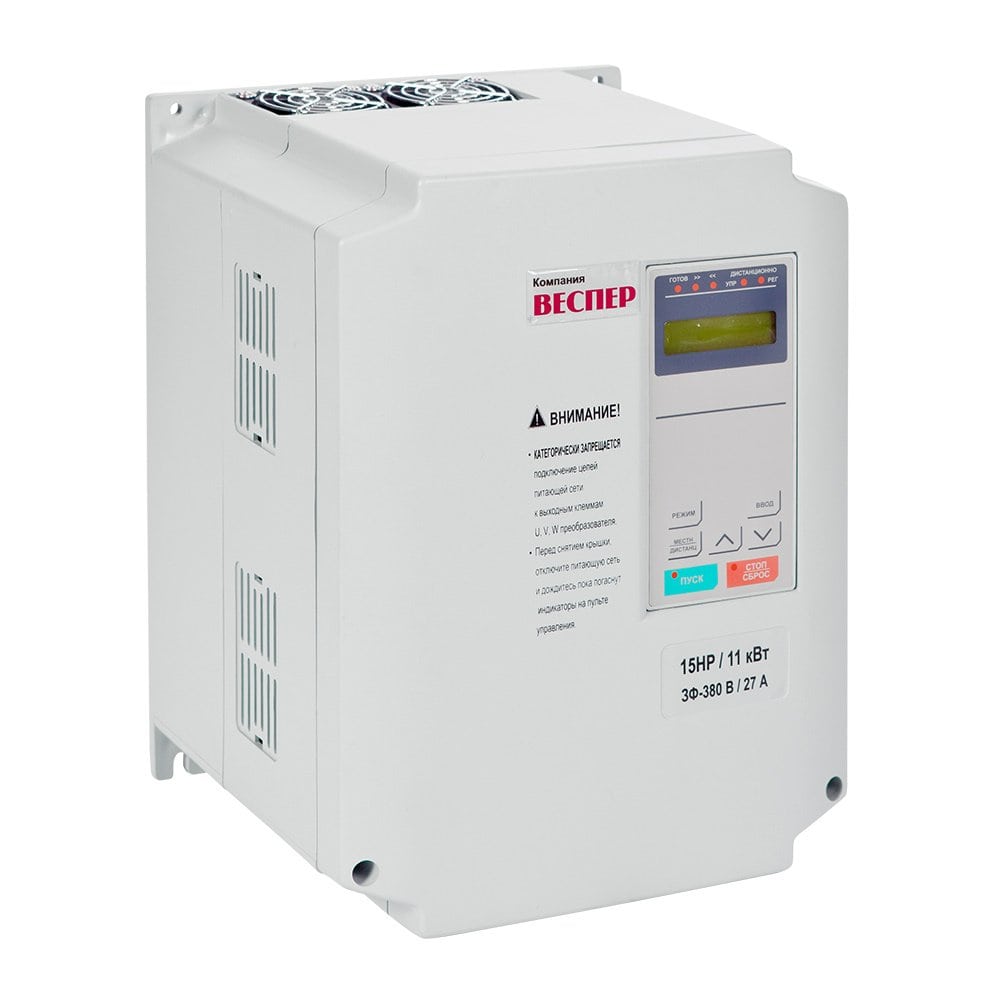

| Мощность двигателя | 11 кВт |
| Полная мощность преобразователя | 15 кВА |
| Номинальный ток | 27 А |
| Рабочий диапазон выходных напряжений (фазное / линейное) | Трехфазное 0 до ~380-460 В (пропорционально входному) |
| Метод управления | Синусоидальная широтно-импульсная модуляция |
| Диапазон управления по частоте | от 0,1 до 400 Гц |
| Точность частотных режимов | Цифровая команда:±0,01% (от -10°С до +40°С) Аналоговая команда:±0,1% (при 25°С ±10°С) |
| Разрешающая способность по частоте | Устанавливается уставкой константы в цифровой форме: 0,1 Гц Устанавливается в аналоговой форме: 0,03 Гц/ 60 Гц (11 бит + код) |
| Разрешение по выходной частоте | 0,01 Гц |
| Запас по перегрузке | 150% от номин. выходного тока в течение 1 мин |
| Аналоговый вход задания частоты | от -10 до +10 В, от 0 до 10 В, от 4 до 20 мА |
| Время разгона / торможения (имеет независимые уставки, возможны 4 ступени) | от 0,01 до 6000 с |
| Тормозящий крутящий момент | ~ 20% без тормозного резистора, с внешним тормозным резистором - 100% |
| Тормозной прерыватель | Встроен в преобразователь |
| Сервисные функции | |
| Защита двигателя от перегрузки | Защищен с помощью электронного термического реле перегрузки |
| Защита при мгновенной перегрузке по току | Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя |
| Защита при перегрузке по току | Двигатель начинает инерционно останавливаться через 1 минуту работы при 150% от номинального тока преобразователя |
| Защита при перегрузке по напряжению | Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока преобразователя превышает 820 В |
| Защита при недостаточном напряжении | Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока преобразователя упало до 380 В или ниже |
| Защита при кратковременном отключении питания | Немедленное отключение при кратковременном прекращении подачи питания на 15 мс и более (заводское значение). Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с |
| Перегрев радиатора-теплоотвода | Защищен термистором |
| Предотвращение срыва вращения | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью |
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) |
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В |
| Конструктивное исполнение | |
| Подключение к сети | 3-х проводное, клеммная колодка |
| Подключение нагрузки | 3-х проводное, клеммная колодка |
| Температура окружающей среды | от -10°С до +40°С (в пластмассовом корпусе), от -10°С до +45°С (в металлическом корпусе) |
| Относительная влажность воздуха | Не более 90% |
| Предназначен для эксплуатации | Внутри помещения, защищенного от коррозионных газов и пыли |
| Высотность | Не более 1000 м |
| Вибрация | от 9,81 м/с2 (1g) при менее, чем 20 Гц, до 1,96 м/с2 (0,2g) от 20 до 50 Гц |
| Степень защиты | IP20 (по заказу IP54) |
| Климатическое исполнение | У3 |
| Гарантийный срок эксплуатации | 36 мес. |
| Масса не более, кг | 6,6 |
| Габариты (ВхШхГ), мм | 300х228х215 |
