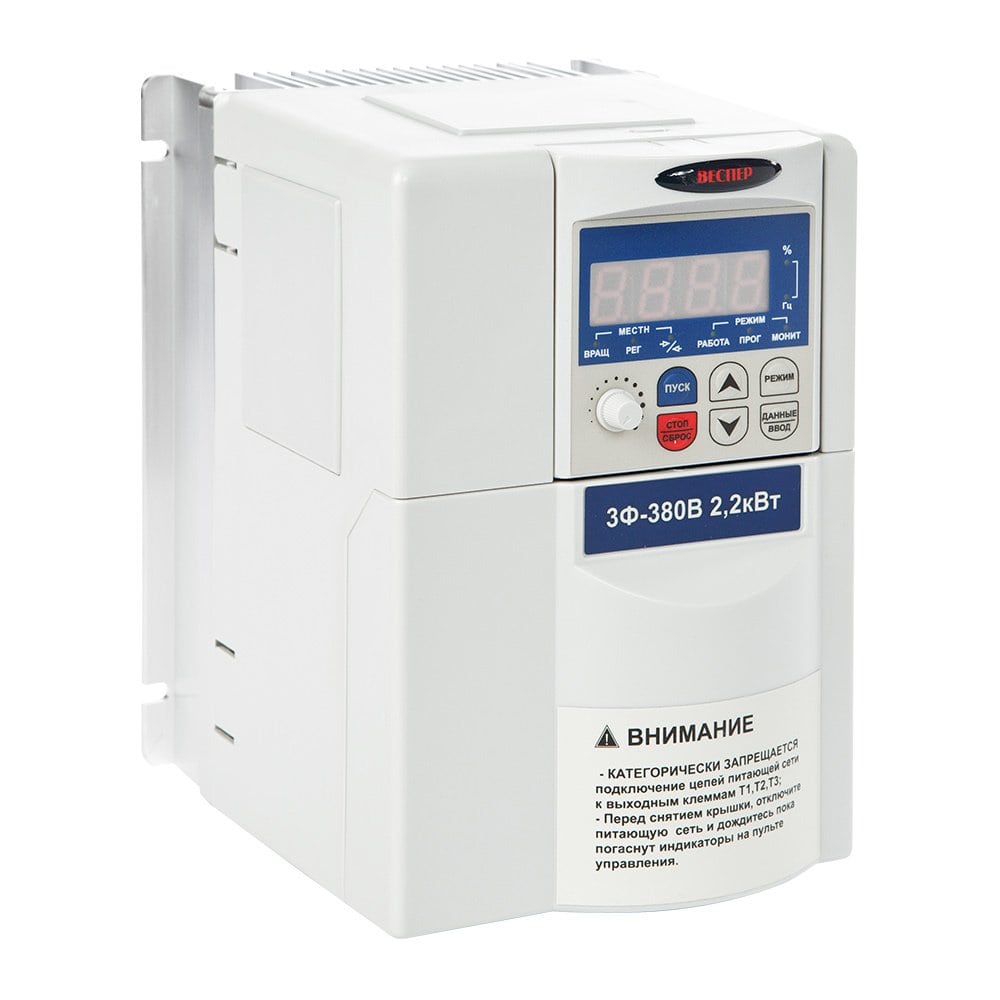

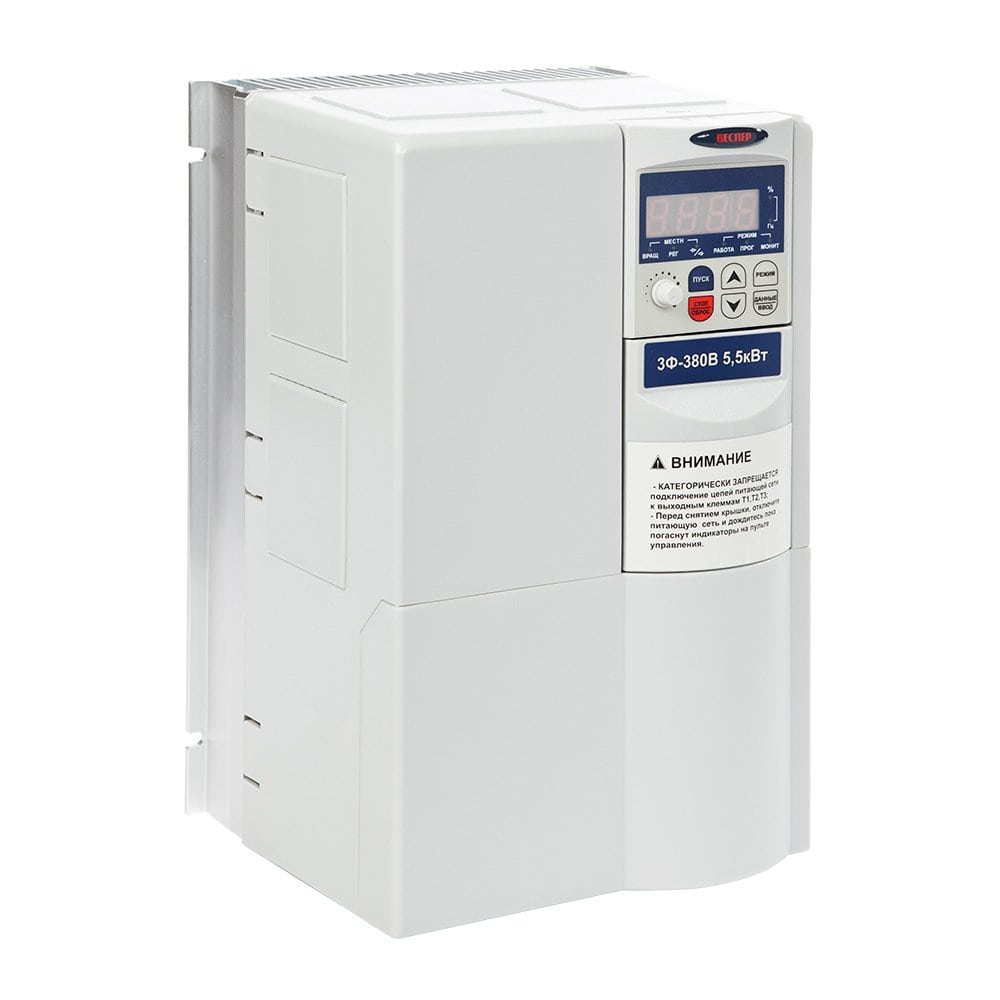

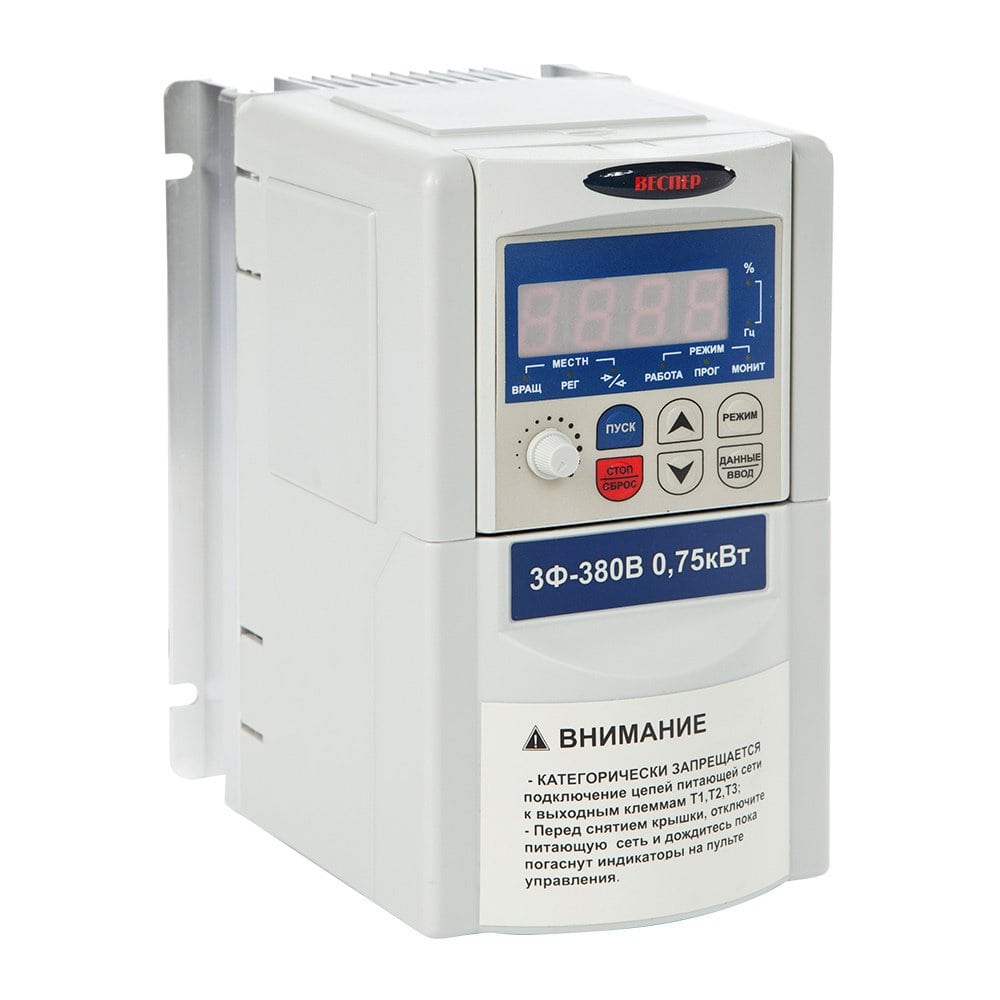

Преобразователь частоты Веспер E3-9100-015H

Производитель -Веспер, Россия. Векторный преобразователь частоты без датчика обратной связи по скорости Е3-9100 может использоваться для управления приводом в большинстве существующих промышленных механизмов. В диапазоне мощностей от 0,75 до 15 кВт при решении многих задач он призван заменить более дорогие серии преобразователей EI-7011 и EI-9011. Е3-9100 обеспечивает точность регулирования 0,2 % и максимальный стартовый момент 200 % на частоте 1 Гц, как при решении сложных задач (управление подъемными кранами, волочильными машинами, многомоторными установками, экструдерами и т. п.), так и при простых применениях (управление насосами, вентиляторами, транспортерами и т. п.).

Входные параметры
Тип сети	Трехфазная 3-х проводная
Номинальное входное напряжение	380...480 В
Рабочий диапазон входных напряжений	+10%, -15%
Частота	50/60 Гц
Выходные параметры
Мощность двигателя	11 кВт
Полная мощность преобразователя	15 кВА
Номинальный ток	28 А
Рабочий диапазон выходных напряжений (фазное / линейное)	Трехфазное 380...480 В (пропорционально входному)
Метод управления	Синусоидальная ШИМ (управление U/f или векторное по выбору)
Диапазон управления по частоте	от 0,5 до 500 Гц
Точность частотных режимов	Цифровая команда:±0,01% (от -10°С до +50°С) Аналоговая команда:±0,5% (при 25°С ±10°С)
Разрешающая способность по частоте	Цифровое задание: 0,01 Гц (до 100 Гц), 0,1 Гц (свыше 100 Гц) Аналоговое задание: 0,1 Гц
Разрешение по выходной частоте	0,01 Гц
Запас по перегрузке	150% от номин. выходного тока в течение 1 минуты
Сигнал задания частоты	= 0 ... +10 В (1...10 кОм), 4....20 мА (250 Ом), 0....20 мА (250 Ом)
Время разгона / торможения (имеет независимые уставки, возможны 3 ступени)	от 0,1 до 3200 с
Тормозящий крутящий момент	Кратковременный средний момент торможения: 001Н - не менее 100%; 002Н - не менее 50%, 003Н - не менее 20% Длительный момент торможения: 20% (150% с внешним тормозным резистором)
Тормозной прерыватель	Встроен в преобразователь
Сервисные функции
Защита двигателя от перегрузки	Защищен с помощью электронного термического реле перегрузки
Защита при мгновенной перегрузке по току	Силовое выходное переменное напряжение мгновенно отключается примерно при 250% от номинального тока преобразователя
Защита при перегрузке по току	Двигатель начинает инерционно останавливаться через 1 минуту работы при 150% от номинального тока преобразователя
Защита при перегрузке по напряжению	Силовое выходное переменное напряжение отключается , если напряжение на шине постоянного тока преобразователя превышает 820 В
Защита при недостаточном напряжении	Силовое выходное переменное напряжение отключается , если напряжение на шине постоянного тока преобразователя упало ниже 400 В
Защита при кратковременном отключении питания	Выбор следующих возможностей: 1. останов при отсутствии питания дольше 15 мс; 2. продолжение работы при отсутствии питания менее 0,5 с; 3. постоянная работа
Перегрев радиаторов охлаждения	Электронная защита
Уровень предупреждения зависания	Раздельная установка для разгона/торможения, включение/выключение при останове выбегом
Замыкание в нагрузке	Проверка К.З. на выходе при пуске двигателя
Индикация заряда шины	Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Неисправность вентилятора	Электронная защита (определение блокировки вентилятора)
Неисправность заземления	Электронная защита
Другие функции
Режимы работы	- скалярный (постоянный/переменный момент) - векторное управление (без датчика обратной связи) - толчковый режим (ручной и автоматический) - автоматический подъем момента при увеличении нагрузки - режим энергосбережения - динамическое управление энергосбережением - автонастройка
Диапазон регулирования скорости	100:1
Точность поддержания скорости	0,2% - в векторном режиме
Максимальный стартовый момент	200% на частоте 1 Гц
Многофункциональные дискретные входы	Могут быть запрограммированы 76 функций для восьми дискретных входов. Выбор логики управления - отрицательная (NPN) и положительная (PNP)
Многофункциональные дискретные выходы	Могут быть запрограммированы 58 функций для двух релейных выходов и одного выхода с открытым коллектором
Функция снижения момента (распределения нагрузки)	Если два и более преобразователей используются для управления одной нагрузкой, эта функция предупреждает приложение всей нагрузки на один преобразователь
Функция суммирования заданий	В качестве сигнала задания частоты может использоваться сумма двух аналоговых сигналов (VIA/VIB)
Конструктивное исполнение
Подключение к сети	Винтовые клеммы
Подключение нагрузки	Винтовые разъемные клеммы
Температура окружающей среды	от -10°С до +50°С
Относительная влажность воздуха	Не более 90% (без конденсата)
Предназначен для эксплуатации	Внутри помещения, защищенного от коррозионных газов и пыли
Высотность	Не более 1000 м
Вибрация	от 9,8 м/с2 (1g) при частотах 10...20 Гц, не более 2 м/с2 (0,2g) от 20 до 50 Гц
Степень защиты	IP20
Охлаждение	Принудительное воздушное
Гарантийный срок эксплуатации	36 мес.
Масса не более, кг	10,6
Габариты (ВхШхГ), мм	385х245х220
