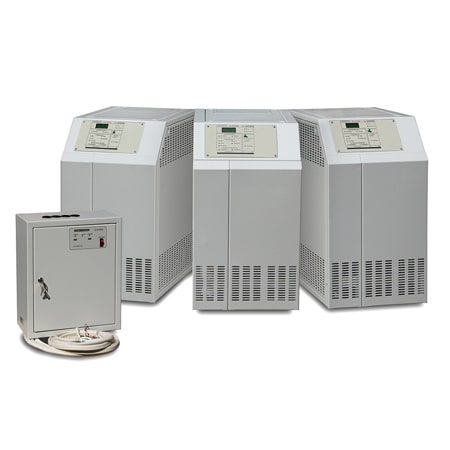

Трехфазный стабилизатор напряжения Штиль R81000-3P общей мощностью 81 кВА предназначен для защиты и качественного электропитания в условиях несоответствия напряжения питающей сети требованиям ГОСТ 13109-97 группы однофазных нагрузок распределенных по фазам или мощных трехфазных потребителей: станков и промышленного оборудования и т.п.
| Входные параметры | |
|---|---|
| Тип сети | трехфазная 4-х проводная |
| Номинальное входное напряжение (фазное / линейное) | 220 / 380 В |
| Рабочий диапазон входных напряжений (фазное / линейное) | 187-250 / 320-419 В |
| Предельный диапазон входных напряжений (фазное / линейное) | 160-255 / 260-441 В |
| Частота входного напряжения | 50±2 Гц |
| Выходные параметры | |
| Номинальная мощность | 81 кВА |
| Номинальное выходное напряжение (фазное) | 220 В |
| Рабочий диапазон выходных напряжений (фазное) | 213-227 В |
| Предельный диапазон выходных напряжений (фазное) | 182-231 В |
| Частота выходного напряжения | 50±2 Гц |
| Форма выходного напряжения | синусоида |
| КПД, не менее | 98 % |
| Диапазон изменения нагрузки | 0-100 % |
| Перегрузка | до 12% от 120 до 60с; от 12% до 50% - от 60 до 3с; от 50 до 150% - от 3 до 2с; от 150 до 200% - 1с |
| Время отключения нагрузки при перенапряжении | +/ 0,2 c |
| Время отключения нагрузки при значительном понижении входного напряжения | +/ 4 c |
| Быстродействие | 0,6 с |
| Принцип регулирования напряжения | Система трансформаторов, регулирование без разрыва фазы |
| Тип ключей | Реле с тиристорной парой |
| Сервисные функции | |
| Защита от перегрузки и КЗ | электронная защита и автоматический выключатель |
| Фильтр | входной/выходной LC |
| Байпас | + |
| Индикация основных режимов работы / вид индикации / перечень индикации | +/ цифровой индикатор, светодиоды / состояние стабилизатора, значение входного и выходного напряжения, ток нагрузки |
| Конструктивное исполнение | |
| Поключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Сечение проводов на входе / выходе стабилизатора, не менее | медный кабель, 25 мм2 |
| Время непрерывной работы | не ограничено |
| Гарантийный срок эксплуатации | 12 мес. |
| Климатическое исполнение (ГОСТ 15150) | УХЛ 4.2 |
| Температура окружающей среды | +1 +40 С° |
| Относительная влажность воздуха при температуре +25 °С, не более | 80 % |
| Степень защиты (по ГОСТ 14254) | IP 30 |
| Механические воздействия (ГОСТ 17516.1) | М1 |
| Охлаждение | принудительное |
| Масса не более | 434 кг |
| Габариты (ВхШхГ) | 3х(670x330x570) +1х(600х480х270) мм |
| Сертификаты | РОСС RU.МЕ06.В02632 |
| Дополнительные опции | |
| Щит коммутации и управления в комплекте поставки | |
| Байпас в комплекте поставки | |
